Bruit ventilateur industriel : éviter le piège de la tonalité marquée
Sur les sites industriels français, ventilateurs, extracteurs et dépoussiéreurs comptent parmi les équipements les plus banals mais aussi les plus piégeux du point de vue acoustique. Un ventilateur centrifuge de 15 kW en toiture d'une usine agroalimentaire de la plaine du Forez peut respecter le seuil de 60 dB(A) en limite de propriété, tout en générant une non-conformité réglementaire. La raison tient à un mot précis de l'arrêté du 23 janvier 1997 : la tonalité marquée. Ce terme correctif de 5 dB(A) transforme un site en apparence conforme en site verbalisable par la DREAL. En 2026, avec le renforcement des contrôles préfectoraux en Auvergne-Rhône-Alpes et la multiplication des plaintes riveraines liées aux extractions d'air en zone périurbaine, le sujet est devenu central. Ce guide décrypte le piège de la tonalité marquée sur les ventilateurs industriels, la méthodologie d'analyse spectrale en tiers d'octave, les signatures fréquentielles typiques des extracteurs et dépoussiéreurs, et les solutions techniques hiérarchisées à mobiliser. Denis Acoustique intervient sur ces problématiques depuis Sorbiers, avec des campagnes régulières sur la Loire, le Rhône et l'Isère.
sommaire
Pourquoi les ventilateurs industriels sont un cas acoustique particulier
La tonalité marquée dans l'arrêté du 23 janvier 1997 : décryptage
Signatures spectrales des ventilateurs, extracteurs et dépoussiéreurs
Méthodologie de mesure et d'analyse en tiers d'octave
Les pièges méthodologiques les plus fréquents
Solutions techniques de traitement
FAQ : vos questions sur la tonalité marquée
Pourquoi les ventilateurs industriels constituent un cas acoustique particulier
Un équipement omniprésent mais rarement diagnostiqué
Sur un site ICPE moyen, on recense typiquement entre 5 et 30 ventilateurs de puissances variables : extraction de buées de cuisson en agroalimentaire, dépoussiéreurs sur postes de découpe, ventilateurs de tirage sur chaufferies biomasse, aérorefroidisseurs sur groupes froid, extracteurs de cabines de peinture ou de sablage. Ces équipements fonctionnent souvent 24h/24, en régime stable, à des puissances de quelques kW à plusieurs centaines de kW. Leur banalité les rend invisibles aux yeux des exploitants, qui concentrent leur attention sur les machines de production. Or ce sont précisément ces auxiliaires qui déclenchent les plaintes nocturnes et les procédures de contrôle DREAL.
Une signature acoustique dominée par les composantes tonales
Contrairement à un concasseur ou à une presse d'emboutissage qui émet un bruit large bande dominé par les impulsions, un ventilateur produit un spectre marqué par des raies fréquentielles précises. Ces raies proviennent de la fréquence de rotation de la roue et surtout de la fréquence de passage des aubes (Blade Passing Frequency, BPF), calculée par le produit de la vitesse de rotation en tours par seconde et du nombre d'aubes. Une roue à 12 aubes tournant à 1450 tr/min génère une BPF à 290 Hz, avec ses harmoniques à 580 Hz, 870 Hz, etc. Ce sont ces raies qui font basculer le site en non-conformité au titre de la tonalité marquée.
Un fonctionnement continu qui pénalise l'émergence nocturne
La contrainte réglementaire la plus sévère porte sur l'émergence en zone à émergence réglementée (ZER) la nuit : 3 dB(A) entre 22h et 7h selon l'arrêté du 23 janvier 1997. Un ventilateur qui fonctionne à l'identique jour et nuit ne bénéficie d'aucun effet de masque par les activités humaines diurnes, contrairement au reste de l'usine. Sa contribution devient donc dominante dans le bruit ambiant nocturne, et la détection de tonalité marquée y est renforcée. Nous détaillons cette contrainte dans notre article dédié à l'étude acoustique des process continus la nuit.
La tonalité marquée dans l'arrêté du 23 janvier 1997 : décryptage
Le texte réglementaire de référence
L'arrêté du 23 janvier 1997 relatif à la limitation des bruits émis dans l'environnement par les installations classées définit précisément la tonalité marquée dans son annexe. Le principe est simple : dans une bande de tiers d'octave donnée, si le niveau dépasse d'une valeur seuil les niveaux moyens des deux bandes adjacentes, la tonalité est dite marquée. Un terme correctif de +5 dB(A) est alors ajouté au niveau mesuré si la tonalité est présente pendant plus de 30 % de la durée cumulée de la période considérée.
Dans le spectre non pondéré du bruit particulier, émergence d'une raie ou d'une bande étroite de fréquences pour lesquelles la différence de niveau entre la bande de tiers d'octave contenant cette raie et les quatre bandes de tiers d'octave les plus proches (les deux bandes immédiatement inférieures et les deux bandes immédiatement supérieures) atteint ou dépasse les niveaux indiqués dans le tableau suivant : 10 dB entre 50 et 315 Hz, 5 dB entre 400 et 8000 Hz.
Arrêté du 23 janvier 1997, annexe relative aux prescriptions techniques.
Les deux seuils selon la bande de fréquence
La lecture attentive de l'annexe révèle deux régimes distincts qu'il est essentiel de bien comprendre pour caractériser un ventilateur.
Basses fréquences (50 Hz à 315 Hz) : écart requis de 10 dB entre la bande contenant la raie et les bandes adjacentes. Régime typique des grands ventilateurs de tirage, des extractions basse vitesse et des dépoussiéreurs à manches.
Moyennes et hautes fréquences (400 Hz à 8000 Hz) : écart requis de 5 dB seulement. Régime critique pour les extracteurs de petit et moyen diamètre à vitesse de rotation élevée.
Chiffre clé : sur les campagnes 2024-2026 menées par Denis Acoustique en Auvergne-Rhône-Alpes, environ 40 % des non-conformités ICPE relevées sur ventilateurs et extracteurs proviennent uniquement de l'application du terme correctif de tonalité marquée, alors que le niveau global brut respectait le seuil réglementaire.
L'application du terme correctif : un doublement virtuel
Ajouter 5 dB(A) à un niveau mesuré revient acoustiquement à multiplier la pression sonore par 1,78. Un ventilateur qui émet 42 dB(A) en limite de propriété devient réglementairement 47 dB(A) si la tonalité est marquée. Or l'émergence tolérée en ZER nocturne étant de 3 dB(A) au-dessus d'un résiduel typique de 30 à 35 dB(A) en zone périurbaine, ce basculement suffit à faire échouer une conformité. Notre article sur les 5 points clés de l'arrêté du 23 janvier 1997 revient sur les autres critères applicables.
Signatures spectrales des ventilateurs, extracteurs et dépoussiéreurs
Ventilateurs centrifuges : la raie BPF dominante
Les ventilateurs centrifuges à aubes courbées vers l'arrière, très répandus en extraction industrielle, présentent une signature typique : une raie principale à la BPF, une seconde harmonique fréquemment audible et un fond large bande turbulent. Pour une roue de 12 aubes à 1450 tr/min, la BPF tombe à 290 Hz. Sur le tiers d'octave centré 315 Hz, la présence de cette raie peut créer un écart supérieur à 10 dB avec les tiers d'octave adjacents 250 Hz et 400 Hz, déclenchant la tonalité marquée en basse fréquence.
Extracteurs axiaux : les hautes fréquences en cause
Les extracteurs axiaux de toiture, souvent utilisés en cabines de peinture ou en dépoussiérage léger, tournent à des vitesses plus élevées (2900 tr/min à 4 pôles) avec un nombre d'aubes plus faible. La BPF peut alors se situer entre 400 Hz et 1000 Hz, dans le régime où l'écart requis n'est que de 5 dB. Un écart de 6 à 8 dB entre le tiers d'octave 500 Hz et ses voisins suffit à déclarer la tonalité marquée, avec l'application immédiate du terme correctif.
Dépoussiéreurs à manches : le double diagnostic
Les dépoussiéreurs à manches combinent deux sources : le ventilateur d'extraction (signature tonale décrite ci-dessus) et le décolmatage pneumatique par impulsions d'air comprimé. Ces impulsions génèrent un bruit intermittent large bande sans raie particulière, mais parfois combiné à une composante tonale liée au sifflement des électrovannes. La méthodologie d'analyse doit distinguer les deux phases de fonctionnement. Nous détaillons ce type de diagnostic combiné dans notre article sur le bruit des compresseurs d'air industriels.
Aérorefroidisseurs : le piège de la modulation
Les aérorefroidisseurs équipés de ventilateurs à commande EC (variateur de fréquence électronique) présentent un cas particulier : leur vitesse varie en fonction de la charge thermique. La BPF se déplace alors dans le spectre au fil de la journée. Une mesure ponctuelle réalisée à un régime donné peut manquer la tonalité, alors qu'un régime intermédiaire la fait apparaître clairement. Cette variabilité impose des mesures sur plusieurs points de fonctionnement.
Méthodologie de mesure et d'analyse en tiers d'octave
Le cadre normatif NF S 31-010
La caractérisation acoustique d'un site ICPE relève de la norme NF S 31-010 relative à la caractérisation et au mesurage des bruits de l'environnement. Cette norme impose l'utilisation d'un sonomètre intégrateur de classe 1 au sens de la CEI 61672-1, une calibration avant et après chaque campagne avec un calibrateur classe 1, un enregistrement du LAeq sur des durées représentatives et la mesure du spectre en bandes de tiers d'octave sur les fréquences 50 Hz à 10 000 Hz. Denis Acoustique utilise exclusivement des sonomètres ACOEM Fusion de classe 1 pour ces campagnes.
La stratégie d'implantation des points de mesure
Trois familles de points sont à considérer selon les objectifs.
Points en limite de propriété : pour vérifier le respect du niveau absolu fixé par l'arrêté préfectoral, typiquement entre 60 et 70 dB(A) le jour et 45 à 60 dB(A) la nuit selon la zone.
Points en zone à émergence réglementée : pour vérifier l'émergence de 5 dB(A) le jour et 3 dB(A) la nuit, avec mesure du bruit ambiant et du bruit résiduel.

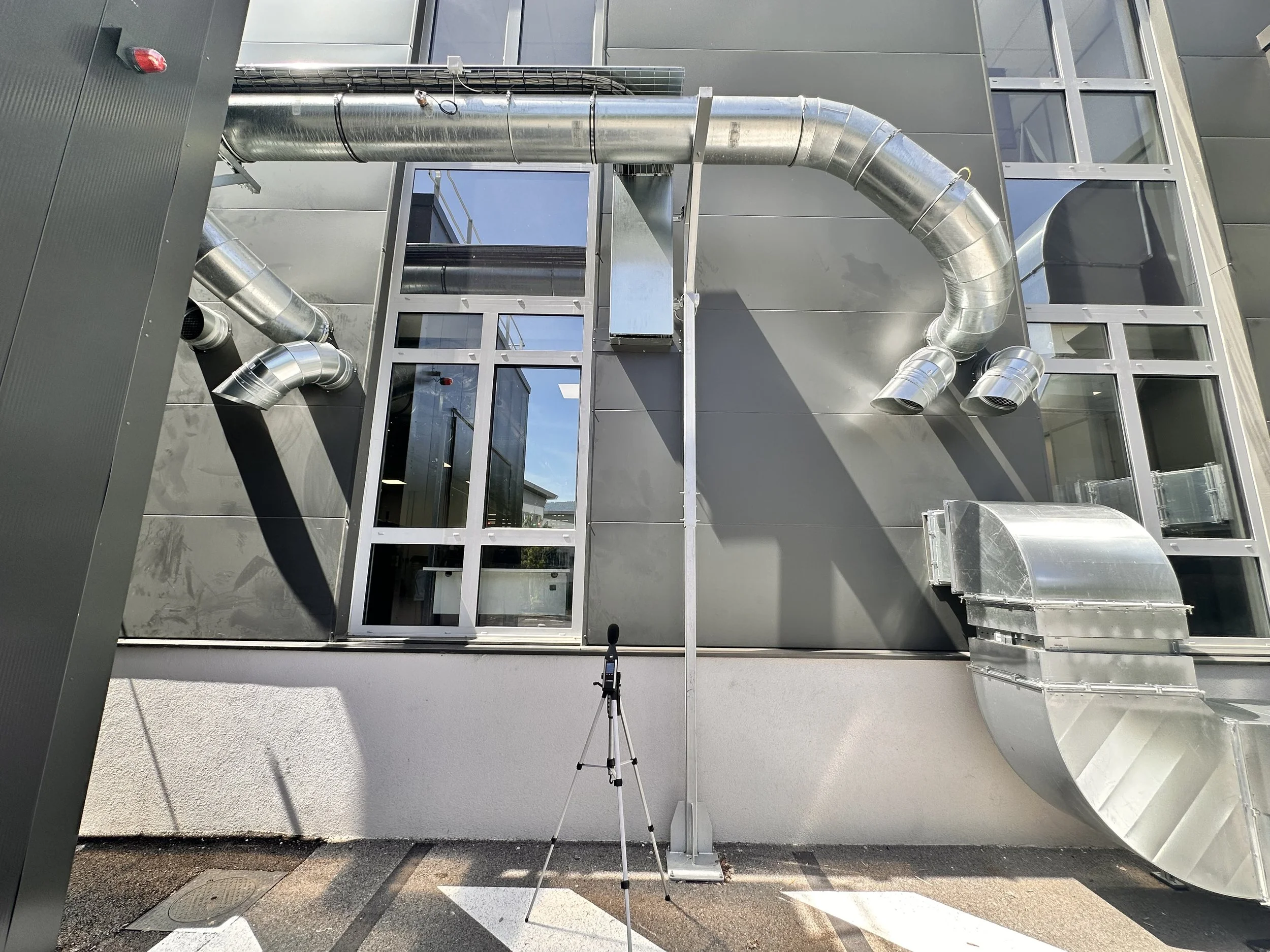

Points en champ proche de la source : pour caractériser la signature spectrale du ventilateur, identifier la raie BPF et calculer le rayonnement acoustique de la source de manière isolée.
La détection formelle de la tonalité marquée
La méthode d'analyse consiste à examiner, dans le spectre en tiers d'octave, chaque bande une par une. Pour chaque bande centrale considérée, on calcule la moyenne arithmétique des niveaux des deux bandes immédiatement inférieures et des deux bandes immédiatement supérieures. L'écart entre la bande centrale et cette moyenne des quatre bandes voisines est comparé au seuil réglementaire (10 dB en basses fréquences, 5 dB au-dessus de 400 Hz). Le logiciel DBTrait, utilisé par Denis Acoustique pour le traitement des données, automatise ce calcul et produit le diagnostic bande par bande.
Le critère de durée cumulée de 30 %
La tonalité doit être présente au moins 30 % de la durée cumulée de la période de référence considérée (jour ou nuit) pour déclencher l'application du terme correctif. Cela impose des mesures suffisamment longues, typiquement une nuit complète en régime nocturne, avec analyse séquentielle par pas de 1 seconde ou de 10 secondes. Une mesure de 30 minutes en pleine nuit ne permet pas de statuer réglementairement sur ce critère.
Les pièges méthodologiques les plus fréquents
Le piège n°1 : mesurer en global dB(A) uniquement
La première erreur, très répandue, consiste à réaliser un contrôle en niveau global dB(A) sans analyse spectrale. Le résultat est rassurant mais réglementairement incomplet : sans spectre en tiers d'octave, la tonalité marquée est indétectable, et l'arrêté du 23 janvier 1997 n'est pas correctement appliqué. Ce point est une source récurrente d'écarts en cas de contrôle contradictoire DREAL. Notre article sur le contrôle DREAL et ARS détaille ces mécanismes.
Le piège n°2 : la position du point de mesure
Placer un point de mesure trop près d'un mur ou d'une façade réfléchissante introduit une majoration de 3 à 6 dB liée à la réflexion, mais peut aussi modifier la signature spectrale par effets d'interférence. La NF S 31-010 impose une distance minimale de 2 m de toute surface réfléchissante, et une hauteur de microphone de 1,20 à 1,50 m. Un microphone posé à 30 cm d'un bardage de toiture au-dessus d'un extracteur donne un spectre biaisé, avec des creux et des bosses qui peuvent artificiellement créer ou masquer une tonalité marquée.
Le piège n°3 : la météo mal maîtrisée
Un vent supérieur à 5 m/s au niveau du microphone invalide la mesure environnementale selon la NF S 31-010, même avec bonnette anti-vent. Les mesures en toiture, très exposées, sont particulièrement sensibles. La pluie, l'humidité élevée et les gradients thermiques nocturnes qui incurvent la propagation acoustique modifient également les résultats en champ lointain. Une mesure ponctuelle ne dit pas tout : les campagnes de contrôle ICPE doivent intégrer plusieurs sessions dans des conditions météorologiques différentes.
Le piège n°4 : négliger l'incertitude type
L'incertitude type sur une mesure environnementale est rarement nulle. Elle intègre l'incertitude instrumentale du sonomètre (0,5 à 1 dB pour un classe 1), l'incertitude de positionnement, l'incertitude de représentativité temporelle et l'incertitude météorologique. La valeur totale se situe typiquement entre 1,5 et 3 dB(A) selon les conditions. Un résultat de 44,8 dB(A) face à un seuil de 45 dB(A) n'est pas exploitable réglementairement sans discussion sur l'intervalle de confiance.
Chiffre clé : selon les retours d'expérience Denis Acoustique sur les campagnes 2025 en Loire, Rhône et Isère, l'écart moyen entre un contrôle initial sans analyse spectrale et un contrôle complet incluant la détection de tonalité marquée est de +3,2 dB(A) sur les points dominés par des ventilateurs industriels.
Solutions techniques de traitement du bruit ventilateur
Traitement à la source : choix du ventilateur
La première hiérarchie de solution consiste à réduire l'émission à la source. Le choix technologique du ventilateur est déterminant : un ventilateur centrifuge à aubes recourbées vers l'arrière est plus silencieux qu'un ventilateur à aubes radiales à débit et pression équivalents. Passer d'une roue à 8 aubes à une roue à 16 aubes déplace la BPF vers les hautes fréquences, plus faciles à traiter. Réduire la vitesse de rotation de 20 % via un variateur de fréquence peut faire chuter le niveau global de 6 à 8 dB(A) et modifier la fréquence de la raie tonale.
Traitement en conduit : silencieux à baffles
Sur les extractions et refoulements canalisés, l'insertion d'un silencieux à baffles absorbants est la solution la plus efficace. L'atténuation typique est de 15 à 30 dB dans la bande de la BPF pour un silencieux dimensionné spécifiquement sur cette fréquence. Le dimensionnement doit être précédé d'une analyse spectrale de la source : un silencieux généraliste n'apporte souvent que 8 à 12 dB sur la raie tonale, insuffisant pour supprimer la tonalité marquée. Notre expertise en acoustique des équipements CVC couvre ces dimensionnements.
Traitement de l'enveloppe : capotages acoustiques
Pour les ventilateurs installés en local technique ou en toiture accessible, un capotage acoustique enveloppant est envisageable. L'atténuation dépend de la performance des parois (Rw), de l'étanchéité, du traitement absorbant intérieur et de la gestion des ventilations de refroidissement du moteur. Un capotage bien conçu apporte 15 à 25 dB(A) d'atténuation, mais mal conçu (fuites, ventilation surdimensionnée) plafonne à 8 à 10 dB(A). La ventilation du capotage doit elle-même être silenciée, sinon la fuite acoustique par les ouvertures dégrade radicalement la performance.
Écrans acoustiques et acrotères
Sur les toitures industrielles, l'écran d'acrotère bien positionné entre le ventilateur et la façade la plus exposée peut apporter 5 à 10 dB(A) d'atténuation en champ lointain, particulièrement efficace dans les hautes fréquences. Cette solution ne traite pas la tonalité en elle-même mais réduit le niveau global perçu, ce qui peut faire rentrer le site dans le seuil malgré le terme correctif. La performance dépend fortement de la géométrie (hauteur de l'écran, angle de diffraction) et se calcule via une modélisation ISO 9613-2 sur CadnaA. Notre article sur la modélisation acoustique 3D ICPE détaille cette approche.
La hiérarchie de traitement recommandée
Étape 1 - Diagnostic spectral : caractériser la ou les raies tonales avant tout achat de solution, sans quoi le traitement risque d'être générique et inefficace.
Étape 2 - Réduction à la source : variateur de fréquence, changement de technologie de roue, équilibrage dynamique si vibrations mécaniques associées.
Étape 3 - Traitement en conduit : silencieux à baffles dimensionné sur la BPF identifiée, en refoulement et aspiration.
Étape 4 - Traitement d'enveloppe : capotage ou local acoustique si les étapes précédentes ne suffisent pas.
Étape 5 - Écran ou modification d'implantation : solution complémentaire quand le voisinage est très proche.
FAQ : vos questions sur la tonalité marquée des ventilateurs industriels
Un ventilateur peut-il être conforme en niveau global mais non conforme en tonalité marquée ?
Oui, c'est même le cas le plus fréquent sur les sites ICPE. L'arrêté du 23 janvier 1997 applique un terme correctif de +5 dB(A) au niveau mesuré dès lors qu'une bande de tiers d'octave présente un écart supérieur au seuil réglementaire (10 dB en basses fréquences, 5 dB au-dessus de 400 Hz) avec les bandes voisines, pendant au moins 30 % de la durée cumulée. Un site à 42 dB(A) bruts en limite de propriété peut ainsi devenir réglementairement 47 dB(A) et basculer en non-conformité vis-à-vis du seuil de 45 dB(A) nocturne applicable en ZER.
Comment détecter la fréquence de passage des aubes d'un ventilateur ?
La BPF se calcule par le produit de la vitesse de rotation en tours par seconde et du nombre d'aubes de la roue. Un ventilateur à 12 aubes tournant à 1450 tr/min produit une BPF à 290 Hz. En pratique, l'analyse spectrale en tiers d'octave via un sonomètre classe 1 fait apparaître cette raie de manière évidente, sous forme d'un pic dans une bande précise. Une analyse plus fine en bandes fines (FFT) permet de confirmer la fréquence exacte et de distinguer la BPF fondamentale de ses harmoniques d'ordre 2, 3 et suivants.
La tonalité marquée s'applique-t-elle aussi au bruit de voisinage hors ICPE ?
Oui, une notion équivalente existe dans le décret du 31 août 2006 relatif au bruit de voisinage, transposé dans le Code de la santé publique. Les critères diffèrent légèrement mais la logique reste identique : un bruit particulier présentant une composante tonale se voit appliquer un traitement réglementaire spécifique. Pour un site industriel qui relève à la fois de la réglementation ICPE et de la réglementation bruit de voisinage (cas des sites déclarés ou non classés), les deux référentiels sont à examiner. Notre page dédiée au bruit de voisinage détaille ce cadre parallèle.
Un variateur de fréquence peut-il résoudre le problème de tonalité marquée ?
Il peut le résoudre, l'aggraver ou le déplacer selon les cas. Réduire la vitesse de rotation de 20 % abaisse la BPF et le niveau global émis, ce qui peut désamorcer la tonalité si la nouvelle raie tombe dans une bande où le fond spectral est plus élevé. Mais un variateur mal réglé génère lui-même des raies parasites à la fréquence de commutation (généralement 4 à 16 kHz), qui peuvent créer une nouvelle tonalité marquée en hautes fréquences. Le paramétrage du variateur (fréquence de découpage, mode PWM) doit être discuté en coordination avec l'électricien et l'acousticien.
Faut-il refaire une étude si on remplace un ventilateur par un modèle équivalent ?
Oui, dans la plupart des cas. Un remplacement à débit et pression équivalents ne garantit pas une signature spectrale équivalente : le nombre d'aubes, la vitesse de rotation, la géométrie de volute et le type de motorisation modifient la position et l'amplitude de la BPF. Un nouveau ventilateur peut respecter le même niveau global tout en générant une tonalité marquée absente sur l'ancien. Cette situation entre dans les cas de mise à jour d'étude que nous détaillons dans notre article sur la mise à jour d'étude acoustique ICPE.
Quelle est la différence entre tonalité marquée et bruit impulsionnel ?
La tonalité marquée caractérise un bruit contenant une raie fréquentielle dominante, typiquement stable dans le temps (sifflement, ronflement, sirène). Le bruit impulsionnel caractérise un bruit contenant des chocs ou impulsions brèves et répétées (marteau, cisaille, décolmatage). L'arrêté du 23 janvier 1997 applique un terme correctif de +5 dB(A) dans les deux cas, mais les méthodes de détection sont différentes : analyse spectrale pour la tonalité, analyse temporelle (LAeq court terme, LAmax) pour l'impulsionnel. Un dépoussiéreur à décolmatage cumule parfois les deux caractéristiques.
Denis Acoustique intervient-il en dehors d'Auvergne-Rhône-Alpes ?
Oui, Denis Acoustique intervient sur toute la France pour les études acoustiques ICPE et industrielles, avec une expertise particulière sur la région Auvergne-Rhône-Alpes (Loire, Rhône, Isère, Haute-Savoie, Puy-de-Dôme). Les campagnes en dehors de la région sont planifiées avec optimisation logistique pour maîtriser les coûts d'intervention. Notre bureau d'études basé à Sorbiers gère l'organisation des campagnes multi-sites pour les groupes industriels.
Chiffres clés à retenir sur le bruit ventilateur industriel et la tonalité marquée
+5 dB(A) : terme correctif appliqué au niveau mesuré en cas de tonalité marquée détectée, selon l'arrêté du 23 janvier 1997.
10 dB / 5 dB : écart requis entre la bande de tiers d'octave et les bandes voisines pour déclencher la tonalité marquée (10 dB entre 50 et 315 Hz, 5 dB entre 400 et 8000 Hz).
30 % : durée cumulée minimale de présence de la tonalité dans la période de référence pour appliquer le terme correctif.
3 dB(A) : émergence maximale tolérée en zone à émergence réglementée la nuit (22h-7h), selon l'arrêté du 23 janvier 1997.
40 % : part estimée des non-conformités ICPE sur ventilateurs industriels imputables uniquement au terme correctif de tonalité marquée, sur les campagnes 2024-2026 Denis Acoustique en Auvergne-Rhône-Alpes.
Conclusion
Le bruit des ventilateurs, extracteurs et dépoussiéreurs industriels illustre parfaitement pourquoi une mesure acoustique réglementaire ne se limite jamais à un niveau global en dB(A). L'arrêté du 23 janvier 1997 impose une analyse spectrale complète en tiers d'octave, la détection formelle de tonalité marquée et le respect du critère de durée cumulée de 30 %. Un contrôle qui néglige ces étapes expose l'exploitant à une non-conformité invisible au premier abord mais parfaitement caractérisable lors d'un contrôle contradictoire DREAL.
L'anticipation reste la meilleure stratégie : dès la phase de conception d'un nouveau ventilateur ou d'une extraction, une étude d'impact acoustique prédictive sur CadnaA permet de dimensionner les silencieux, capotages ou écrans acrotères en connaissance de la signature spectrale attendue. Sur les sites existants, un diagnostic périodique en tiers d'octave permet de sécuriser la conformité et de hiérarchiser les investissements de traitement acoustique. Denis Acoustique accompagne les exploitants ICPE d'Auvergne-Rhône-Alpes et de France entière dans cette démarche, avec des sonomètres ACOEM Fusion classe 1 et le logiciel DBTrait pour le traitement des données.
