Cartographie Sonore Industrielle : Visualiser et Maîtriser le Bruit dans Vos Ateliers et Sites Industriels

Vous souhaitez identifier les zones bruyantes de vos ateliers ? Vous devez protéger vos salariés exposés au bruit ? Vous cherchez à optimiser l'acoustique de vos espaces de production ? La cartographie sonore constitue l'outil indispensable pour visualiser la répartition du bruit dans votre environnement industriel, identifier les sources dominantes et cibler les actions de réduction les plus efficaces.

Chez Denis Acoustique, nous réalisons des cartographies sonores complètes par mesures acoustiques terrain pour vos ateliers industriels et vos sites de production. Notre expertise repose sur des campagnes de mesures rigoureuses effectuées avec des sonomètres de classe 1, qui nous permettent de vous fournir des représentations visuelles précises de la répartition du bruit et des recommandations d'amélioration adaptées à vos contraintes opérationnelles.

Qu'est-ce qu'une cartographie sonore et pourquoi est-elle essentielle ?

Une cartographie sonore est une représentation graphique des niveaux de bruit dans un espace donné, qu'il s'agisse d'un atelier de production, d'un site industriel complet ou d'une zone spécifique de votre installation. Cette représentation prend généralement la forme d'une carte en couleurs où chaque zone est colorée en fonction du niveau sonore qui y règne, selon une échelle chromatique qui va du vert pour les zones calmes au rouge pour les zones très bruyantes.

L'objectif principal de la cartographie sonore est de rendre visible et compréhensible une information acoustique complexe. Le bruit est par nature invisible et sa répartition dans l'espace n'est pas intuitive. Une machine peut générer un niveau sonore élevé à proximité immédiate mais ce niveau peut diminuer rapidement avec la distance ou au contraire se maintenir sur de longues distances selon la configuration des lieux et la réverbération. La cartographie sonore permet de visualiser instantanément ces phénomènes de propagation et d'identifier les zones à risque pour vos salariés.

Pour les responsables HSE et les directeurs d'exploitation, la cartographie sonore constitue un outil d'aide à la décision particulièrement puissant. Elle permet de prioriser les investissements en matière de réduction du bruit en ciblant les zones où l'exposition des salariés est la plus importante ou où les niveaux sonores dépassent les seuils réglementaires. Elle facilite également la communication avec les équipes en rendant tangible une problématique acoustique qui peut sembler abstraite lorsqu'elle est présentée sous forme de tableaux de chiffres.

La cartographie sonore se distingue des mesures acoustiques ponctuelles qui fournissent des niveaux sonores en quelques points précis sans permettre de visualiser la situation globale. Elle se distingue également de l'exposimétrie sonore qui mesure l'exposition individuelle des opérateurs en les suivant dans leurs déplacements avec des dosimètres portables, mais sans fournir une vision spatiale de la répartition du bruit. La cartographie sonore apporte cette dimension spatiale indispensable pour comprendre les mécanismes de propagation du son dans vos ateliers et concevoir des solutions de traitement acoustique efficaces.

Les différents types de cartographie sonore par mesures terrain

Cartographie sonore en atelier industriel

La cartographie sonore en atelier industriel constitue l'application la plus courante de cette technique dans le domaine de la santé au travail. Elle consiste à mesurer les niveaux sonores en de nombreux points d'un atelier de production pour visualiser la répartition du bruit et identifier les zones où les opérateurs sont exposés à des niveaux élevés susceptibles de nuire à leur audition.

Dans un atelier industriel, les sources de bruit sont multiples et variées : machines de production comme les presses, les tours, les fraiseuses ou les robots de soudage, équipements de manutention comme les ponts roulants et les chariots élévateurs, systèmes de ventilation et d'aspiration, compresseurs d'air, convoyeurs et installations de traitement. Chaque source génère un champ sonore qui se propage dans l'atelier en se réfléchissant sur les parois, le plafond et les obstacles présents. La résultante de toutes ces contributions crée un environnement sonore complexe où les niveaux peuvent varier considérablement d'un point à l'autre.

La cartographie sonore d'atelier permet d'identifier les postes de travail où les opérateurs sont exposés à des niveaux supérieurs aux valeurs d'action définies par le Code du travail. Le décret 2006-892 transposant la directive européenne 2003/10/CE fixe trois seuils d'exposition : 80 décibels pondérés A sur 8 heures qui déclenche l'obligation d'information et de mise à disposition de protections auditives, 85 décibels qui impose des actions correctives et le port obligatoire de protections, et 87 décibels qui constitue la valeur limite à ne jamais dépasser même avec des protections auditives.

La cartographie permet également d'identifier les sources dominantes qui contribuent le plus aux niveaux sonores élevés. Cette identification est essentielle pour cibler les actions de réduction du bruit. Il est plus efficace de traiter une source qui contribue pour 5 décibels au niveau global qu'une source qui ne contribue que pour 1 décibel. La visualisation graphique facilite cette hiérarchisation et permet de communiquer clairement avec les équipes de maintenance et de production sur les priorités d'intervention.

Les cartographies d'ateliers sont réalisées selon une grille de mesure prédéfinie qui couvre l'ensemble de la surface de production. Les points de mesure sont espacés de quelques mètres selon la taille de l'atelier et la densité des sources sonores. Pour un atelier de taille moyenne de 500 à 1000 mètres carrés, nous réalisons généralement entre 50 et 100 points de mesure pour obtenir une résolution suffisante. Les mesures sont effectuées à hauteur d'oreille des opérateurs, généralement entre 1,2 et 1,5 mètre du sol, pour caractériser le bruit tel qu'il est perçu par les salariés dans leur activité normale.

Cartographie sonore de site industriel

La cartographie sonore de site industriel élargit le périmètre d'analyse à l'ensemble d'une installation industrielle, en incluant non seulement les ateliers de production mais également les zones extérieures, les équipements techniques situés en extérieur ou en toiture, les zones de circulation, les zones de stockage et les aires de chargement et déchargement. Cette approche globale est particulièrement pertinente pour les sites industriels complexes comportant plusieurs bâtiments et de nombreuses sources sonores réparties sur une surface importante.

L'objectif de la cartographie de site est double. D'une part, elle permet d'identifier les zones intérieures et extérieures où les salariés sont exposés à des niveaux sonores élevés, ce qui relève de la protection de la santé au travail. D'autre part, elle permet de caractériser les niveaux sonores en limite de propriété et dans les zones proches du voisinage pour vérifier le respect des seuils réglementaires applicables aux installations classées ou aux bruits de voisinage.

La cartographie de site industriel nécessite une organisation logistique plus importante qu'une simple cartographie d'atelier en raison de l'étendue des surfaces à couvrir et de la diversité des environnements à caractériser. Nous définissons une stratégie de mesure qui combine des zones à forte densité de points autour des sources principales ou des zones sensibles, et des zones à densité plus faible dans les espaces moins critiques. Cette approche optimisée nous permet de couvrir l'ensemble du site tout en maîtrisant le nombre total de points de mesure et donc le temps d'intervention.

Les mesures sur site industriel sont réalisées dans les mêmes conditions que pour les ateliers : sonomètres de classe 1, hauteur de mesure entre 1,2 et 1,5 mètre, durée de mesure suffisante pour obtenir un résultat représentatif. Nous documentons systématiquement chaque point par des photographies et des notes sur les sources visibles à proximité. Pour les zones extérieures, nous relevons également les conditions météorologiques car le vent peut influencer les niveaux mesurés.

Les cartographies de site sont particulièrement utiles dans le cadre de la mise à jour des dossiers ICPE, de la gestion de plaintes de riverains ou de projets d'extension d'installations existantes. Elles permettent de visualiser l'impact acoustique global du site et d'identifier les zones où des actions de réduction du bruit seraient les plus efficaces pour améliorer la situation. Par exemple, la cartographie peut révéler qu'un écran acoustique placé à un endroit stratégique protégerait simultanément plusieurs postes de travail et réduirait également les émissions vers le voisinage.

Cartographie par zones de niveaux sonores

Une approche complémentaire à la cartographie par grille de mesure consiste à réaliser une cartographie par zones de niveaux sonores. Cette méthode est particulièrement adaptée lorsque vous souhaitez délimiter précisément les zones de votre atelier où les niveaux dépassent les seuils réglementaires de 80, 85 et 87 décibels définis par le Code du travail.

Nous réalisons des mesures en de nombreux points de votre atelier, puis nous traçons sur le plan les courbes qui délimitent les zones où les niveaux dépassent chaque seuil. Vous obtenez ainsi une carte qui montre clairement les zones vertes où les niveaux sont inférieurs à 80 décibels et où aucune action particulière n'est requise, les zones jaunes où les niveaux sont compris entre 80 et 85 décibels et où l'information des salariés et la mise à disposition de protections auditives sont obligatoires, les zones orange où les niveaux sont compris entre 85 et 87 décibels et où le port de protections auditives est obligatoire, et les zones rouges où les niveaux dépassent 87 décibels et où l'accès doit être interdit ou strictement limité dans le temps.

Cette représentation par zones est particulièrement parlante pour vos équipes et facilite la mise en place de mesures de prévention adaptées à chaque zone. Vous pouvez par exemple afficher cette carte dans l'atelier avec une signalétique claire indiquant les obligations dans chaque zone : port de protections auditives recommandé, obligatoire ou accès limité. Cette communication visuelle renforce la sensibilisation de vos salariés aux risques auditifs et facilite le respect des consignes de sécurité.

Méthodologie détaillée de réalisation d'une cartographie sonore terrain

Phase préparatoire : analyse du site et définition des objectifs

Toute cartographie sonore commence par une phase préparatoire indispensable qui conditionne la pertinence et l'efficacité de l'étude. Cette phase débute par un échange approfondi avec vos équipes pour comprendre vos objectifs, vos contraintes et les problématiques acoustiques que vous rencontrez. Nous cherchons à identifier les zones que vous considérez comme les plus bruyantes, les postes de travail où les opérateurs se plaignent du bruit, les équipements que vous suspectez d'être les sources dominantes et les éventuelles plaintes de riverains si la cartographie concerne également des zones proches de l'environnement extérieur.

Nous analysons ensuite les documents disponibles : plans de vos ateliers ou de votre site industriel au format papier ou numérique, implantation des machines et des équipements avec leurs références, fiches techniques des équipements bruyants si elles sont disponibles, résultats d'études acoustiques antérieures si elles existent, et rapports d'exposimétrie sonore qui peuvent fournir des informations sur les niveaux d'exposition de vos salariés. Cette analyse documentaire nous permet de préparer efficacement la campagne de mesures en identifiant les zones prioritaires à cartographier et en dimensionnant les moyens à mobiliser.

Nous définissons ensuite avec vous les objectifs précis de la cartographie. S'agit-il d'identifier les postes de travail où les salariés sont exposés à des niveaux supérieurs à 80 ou 85 décibels pour mettre en place des actions de prévention ? S'agit-il de vérifier le respect des seuils réglementaires en limite de propriété dans le cadre d'un contrôle ICPE ? S'agit-il de préparer un projet d'extension en identifiant les marges de manœuvre acoustiques disponibles ? S'agit-il de dimensionner des solutions de traitement acoustique en quantifiant les atténuations nécessaires ? La clarification de ces objectifs oriente la méthodologie que nous allons mettre en œuvre et notamment la densité de la grille de mesure et les zones à couvrir en priorité.

Nous organisons également une visite de reconnaissance sur votre site pour appréhender la configuration des lieux, identifier les accès aux différentes zones, repérer les sources sonores principales et échanger avec vos équipes d'exploitation sur les conditions de fonctionnement représentatives à mesurer. Cette visite nous permet d'affiner notre protocole de mesure et de planifier l'intervention en tenant compte de vos contraintes de production. Nous identifions également les éventuelles zones dangereuses ou difficiles d'accès qui nécessiteront des précautions particulières ou l'accompagnement de vos équipes pendant les mesures.

Définition de la grille de mesure

La définition de la grille de mesure constitue une étape cruciale qui conditionne la précision et la représentativité de la cartographie sonore. La grille doit être suffisamment dense pour capturer les variations spatiales du bruit et identifier les zones à risque, tout en restant réaliste en termes de nombre de points de mesure et de temps d'intervention sur site.

Pour une cartographie d'atelier, nous définissons généralement une grille régulière avec des points espacés de 3 à 5 mètres selon la taille de l'atelier et la complexité de l'environnement sonore. Cette densité permet de capturer les variations spatiales du bruit tout en maintenant un nombre de points de mesure raisonnable. Pour un atelier de 1000 mètres carrés, cela représente typiquement 50 à 100 points de mesure. Pour un atelier plus petit de 200 à 300 mètres carrés, nous pouvons resserrer la grille à 2 ou 3 mètres pour obtenir une résolution plus fine, ce qui représente 30 à 50 points.

La grille n'est pas nécessairement uniforme sur l'ensemble de la zone à cartographier. Nous adaptons la densité de points en fonction des enjeux : nous resserrons la grille autour des sources principales pour bien caractériser leur rayonnement, autour des postes de travail occupés en permanence pour évaluer précisément l'exposition des opérateurs, et dans les zones où nous suspectons des niveaux proches des seuils réglementaires. À l'inverse, nous pouvons espacer davantage les points dans les zones de circulation peu occupées ou dans les zones manifestement calmes.

Pour les cartographies de site industriel incluant des zones extérieures, l'espacement peut être plus important dans les zones ouvertes où le bruit se propage de manière plus homogène. Nous concentrons les mesures en limite de propriété pour vérifier le respect des seuils réglementaires applicables aux installations classées, et dans les zones proches du voisinage pour caractériser l'impact sur les habitations.

La grille de mesure est matérialisée sur un plan de votre atelier ou de votre site que nous utilisons pendant la campagne pour nous repérer et documenter précisément la position de chaque point de mesure. Ce plan annoté est ensuite intégré dans notre rapport et permet de retrouver exactement les mêmes points lors de cartographies ultérieures pour comparer l'évolution de la situation acoustique.

Campagne de mesures acoustiques sur le terrain

La campagne de mesures sur le terrain constitue le cœur de la cartographie sonore. Elle consiste à relever les niveaux sonores en chacun des points de la grille prédéfinie en utilisant des sonomètres de classe 1 portables qui nous permettent de nous déplacer rapidement d'un point à l'autre tout en garantissant la fiabilité des mesures.

Avant de commencer les mesures, nous vérifions que votre installation fonctionne dans des conditions normales et représentatives de votre activité habituelle. Il est essentiel que les mesures soient réalisées dans des conditions de fonctionnement typiques pour que la cartographie reflète la réalité de l'exposition de vos salariés au quotidien. Nous évitons les périodes atypiques comme les démarrages, les arrêts, les opérations de maintenance exceptionnelles ou les périodes de sous-activité qui ne seraient pas représentatives.

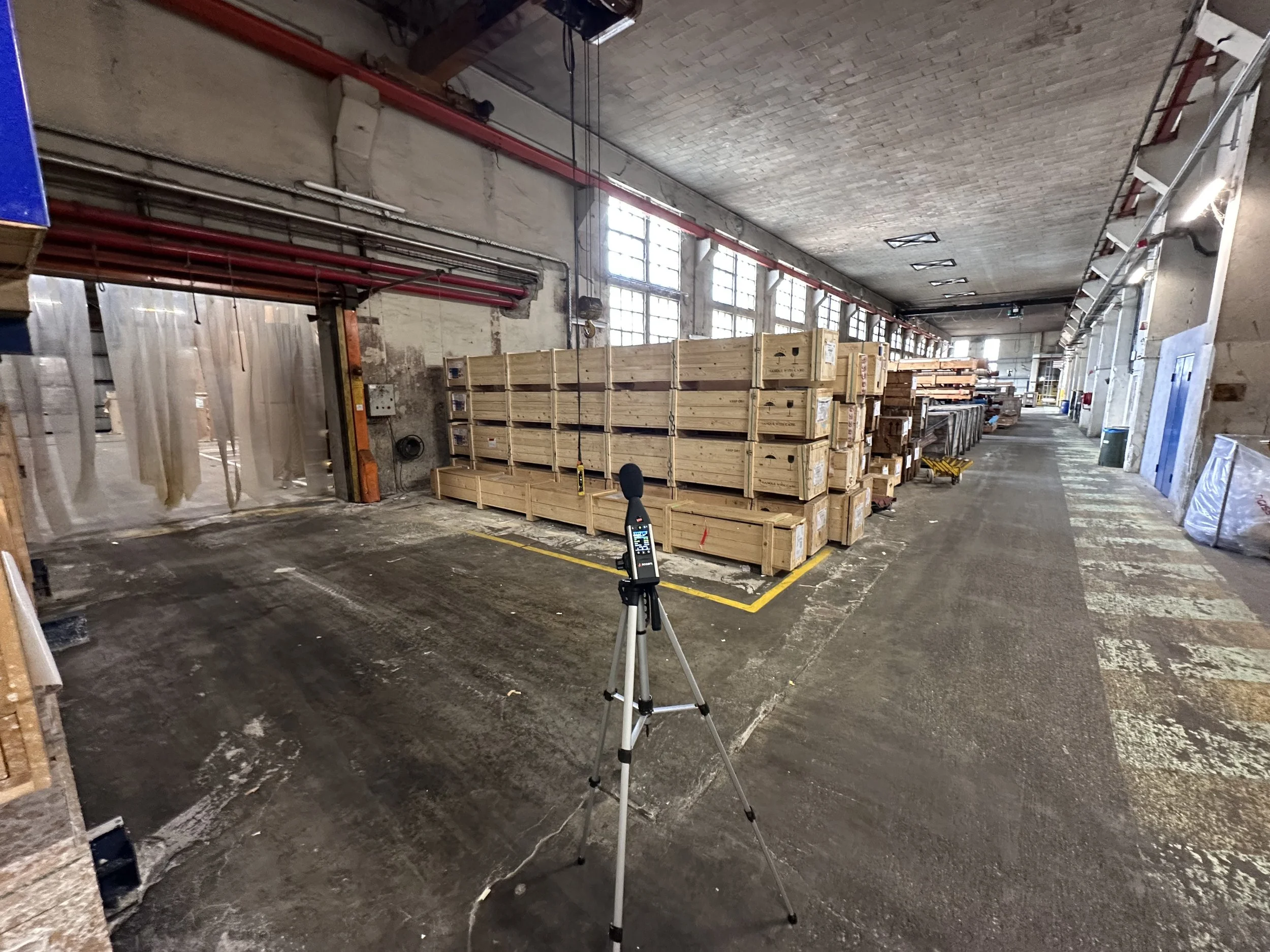

À chaque point de la grille, nous positionnons le sonomètre à hauteur d'oreille des opérateurs, généralement entre 1,2 et 1,5 mètre du sol. Cette hauteur correspond à la position de l'oreille d'un opérateur debout et permet de caractériser le bruit tel qu'il est réellement perçu par les salariés. Nous veillons à positionner le microphone à au moins un mètre de toute surface réfléchissante comme un mur ou une machine pour éviter les effets de réflexion qui augmenteraient artificiellement les niveaux mesurés.

La durée de mesure à chaque point est déterminée en fonction de la stabilité du bruit. Pour un bruit continu et stable généré par des machines fonctionnant en régime permanent, une durée de mesure de 1 à 2 minutes est généralement suffisante pour obtenir un résultat représentatif. Pour un bruit fluctuant généré par des opérations intermittentes ou des cycles de production variables, nous allongeons la durée de mesure à 3 à 5 minutes pour capturer les variations et obtenir un niveau équivalent représentatif.

Nous documentons systématiquement chaque point de mesure par une photographie qui montre l'environnement immédiat et les sources sonores visibles à proximité. Nous notons également sur notre plan de mesure les observations pertinentes : type de sources à proximité, distance aux sources principales, présence d'obstacles ou de surfaces réfléchissantes. Cette documentation facilite ensuite l'interprétation des résultats et l'identification des sources dominantes.

Pendant la campagne de mesures, nous restons attentifs aux événements particuliers qui pourraient influencer les résultats : démarrage ou arrêt d'une machine, passage d'un engin de manutention, intervention de maintenance, variation anormale du fonctionnement. Nous notons ces événements pour pouvoir les prendre en compte dans l'analyse. Si nous constatons qu'une mesure a été perturbée par un événement non représentatif, nous la recommençons pour garantir la fiabilité des résultats.

Pour les cartographies de site industriel incluant des zones extérieures, nous prenons en compte les conditions météorologiques. Nous relevons la vitesse du vent, la température et les conditions de précipitation car ces paramètres peuvent influencer les niveaux mesurés. Conformément à la norme NF S31-010, nous évitons de réaliser des mesures lorsque le vent dépasse 5 mètres par seconde ou en cas de pluie, car ces conditions perturbent les mesures et ne permettent pas d'obtenir des résultats fiables.

Traitement des données et génération des cartes

Une fois la campagne de mesures terminée sur votre site, nous procédons au traitement des données dans notre bureau d'études. Les niveaux sonores mesurés en chacun des points de la grille sont intégrés dans un logiciel de cartographie acoustique qui va générer une représentation visuelle de la répartition du bruit dans votre atelier ou sur votre site.

Le logiciel réalise une interpolation des valeurs mesurées pour estimer les niveaux sonores en tous les points de l'espace, y compris entre les points de mesure. Cette interpolation s'appuie sur des algorithmes mathématiques qui prennent en compte la corrélation spatiale des données : les niveaux sonores en deux points proches ont tendance à être similaires, tandis que les niveaux en deux points éloignés peuvent être très différents. L'interpolation permet de générer une carte continue à partir des mesures discrètes réalisées aux points de la grille.

Le résultat de l'interpolation est une carte en couleurs où chaque zone est colorée en fonction du niveau sonore qui y règne. Nous utilisons généralement une échelle chromatique standard qui va du vert pour les zones où les niveaux sont inférieurs à 80 décibels, au jaune pour les zones entre 80 et 85 décibels, à l'orange pour les zones entre 85 et 87 décibels, et au rouge pour les zones où les niveaux dépassent 87 décibels. Cette échelle correspond aux seuils réglementaires définis par le Code du travail et permet d'identifier immédiatement les zones à risque.

Nous traçons également des courbes d'iso-niveaux qui relient les points de même niveau sonore, à la manière des courbes de niveau sur une carte topographique. Ces courbes permettent de délimiter précisément les zones où les niveaux dépassent les seuils réglementaires. Nous traçons systématiquement les courbes à 80, 85 et 87 décibels qui correspondent aux valeurs d'action et à la valeur limite d'exposition. Cela permet d'identifier immédiatement les postes de travail concernés par les obligations de prévention et de définir des zones de port obligatoire de protections auditives.

Les cartes sont superposées au plan de votre atelier ou de votre site, ce qui permet de visualiser la répartition du bruit en relation avec l'implantation des machines, des postes de travail et des zones de circulation. Cette superposition facilite la compréhension des résultats et permet d'identifier rapidement les sources responsables des niveaux élevés. Nous produisons généralement plusieurs versions de la carte avec différentes échelles de couleurs ou différents niveaux d'iso-courbes selon vos besoins de communication.

Analyse des résultats et identification des sources dominantes

L'analyse des résultats de la cartographie sonore va bien au-delà de la simple visualisation des niveaux de bruit. Notre expertise consiste à interpréter les cartes pour identifier les sources dominantes qui contribuent le plus aux niveaux élevés, comprendre les mécanismes de propagation du son dans votre environnement et hiérarchiser les actions de réduction du bruit en fonction de leur efficacité potentielle.

L'identification des sources dominantes repose sur plusieurs approches complémentaires. L'analyse visuelle des cartes permet de repérer les zones où les niveaux sont les plus élevés et de corréler ces zones avec la position des équipements bruyants. Si une zone rouge sur la carte correspond à l'emplacement d'une presse hydraulique, il est probable que cette presse soit une source dominante. Si une zone rouge s'étend sur plusieurs mètres autour d'un équipement, cela indique que cet équipement rayonne fortement et nécessite probablement un traitement à la source comme un capotage acoustique.

Nous analysons également les gradients de niveau sonore, c'est-à-dire la rapidité avec laquelle le niveau diminue lorsqu'on s'éloigne d'une source. Un gradient élevé, c'est-à-dire une diminution rapide du niveau avec la distance, indique une source localisée dont le rayonnement diminue rapidement. Un gradient faible, c'est-à-dire un niveau qui se maintient sur de longues distances, suggère soit une source très puissante dont le rayonnement porte loin, soit un environnement réverbérant où le son se réfléchit sur les parois et maintient un niveau élevé même à distance de la source.

La réverbération joue en effet un rôle majeur dans la propagation du bruit en milieu industriel. Dans un atelier avec des parois dures comme du béton, de la tôle ou du carrelage, et avec un plafond réfléchissant, le son se réfléchit de multiples fois avant de s'atténuer. Cette réverbération crée un champ sonore diffus qui maintient des niveaux élevés sur l'ensemble de l'atelier même à distance des sources. À l'inverse, dans un atelier traité acoustiquement avec des panneaux absorbants au plafond et sur les murs, le son est absorbé rapidement et les niveaux diminuent plus vite avec la distance.

L'analyse de la cartographie nous permet de distinguer la contribution du champ direct, c'est-à-dire le son qui se propage directement depuis les sources, et la contribution du champ réverbéré. Cette distinction est essentielle pour proposer des solutions adaptées. Si les niveaux élevés sont principalement dus au champ direct d'une source puissante, le traitement à la source par capotage sera la solution la plus efficace. Si les niveaux élevés sont principalement dus à la réverbération, l'ajout de matériaux absorbants au plafond et sur les murs sera plus pertinent.

Lorsque plusieurs sources contribuent simultanément aux niveaux sonores, nous utilisons des techniques d'analyse complémentaires pour quantifier la contribution de chaque source. Cela peut nécessiter de réaliser des mesures additionnelles en faisant fonctionner les sources une par une pour mesurer leur contribution individuelle. Par exemple, nous mesurons d'abord le niveau avec toutes les machines en fonctionnement, puis nous arrêtons successivement chaque machine principale et nous mesurons à nouveau le niveau. La différence entre les deux mesures nous donne la contribution de la machine arrêtée. Cette méthode d'extinction successive des sources permet de hiérarchiser précisément les sources selon leur impact acoustique.

Cette analyse nous permet de classer les sources par ordre d'importance en fonction de leur contribution au niveau sonore global et de leur impact sur l'exposition des salariés. Nous établissons un classement des sources dominantes avec pour chacune une estimation de sa contribution en décibels et de sa zone d'influence. Cette hiérarchisation est essentielle pour prioriser les investissements en matière de réduction du bruit. Il est plus pertinent de traiter en priorité la source qui contribue pour 5 décibels au niveau global, même si son traitement est plus coûteux, plutôt que de traiter plusieurs sources mineures qui ne contribuent que pour 1 décibel chacune et qui n'apporteraient qu'une amélioration marginale de la situation.

Recommandations et plan d'actions hiérarchisé

À partir de l'analyse des résultats de la cartographie sonore, nous élaborons un ensemble de recommandations hiérarchisées pour réduire les niveaux de bruit et protéger vos salariés. Ces recommandations sont toujours pragmatiques et tiennent compte de vos contraintes opérationnelles, techniques et budgétaires. Notre objectif est de vous proposer des solutions réalistes qui peuvent être mises en œuvre progressivement en fonction de vos priorités et de vos moyens.

Les recommandations peuvent être de nature technique et viser à traiter le bruit à la source ou à limiter sa propagation. L'installation de capotages acoustiques autour des machines les plus bruyantes constitue généralement la solution la plus efficace pour réduire les niveaux sonores. Un capotage bien dimensionné peut apporter des atténuations de 10 à 20 décibels, ce qui est considérable. Nous vous conseillons sur le dimensionnement de ces capotages en fonction des niveaux à atténuer et des contraintes d'exploitation de vos machines, notamment les besoins de ventilation pour évacuer la chaleur et les accès nécessaires pour la maintenance.

La pose de panneaux absorbants au plafond et sur les murs permet de réduire la réverbération dans l'atelier et d'abaisser le niveau de bruit de fond. Cette solution est particulièrement efficace dans les ateliers avec des parois dures et réfléchissantes. Les gains acoustiques obtenus dépendent du volume de l'atelier, de la surface de traitement et du coefficient d'absorption des matériaux utilisés. Nous pouvons estimer ces gains à partir de calculs acoustiques basés sur la formule de Sabine qui relie le temps de réverbération au volume et à l'absorption totale de la salle.

L'installation d'écrans acoustiques entre les sources et les postes de travail exposés permet de créer des zones d'ombre acoustique qui protègent les opérateurs. Ces écrans peuvent être fixes ou mobiles selon vos besoins de flexibilité. Leur efficacité dépend de leur hauteur, de leur longueur et de leur positionnement par rapport aux sources et aux points à protéger. Un écran bien positionné peut apporter des atténuations de 5 à 10 décibels.

Le remplacement d'équipements vétustes par des modèles plus silencieux constitue également une solution efficace, notamment lorsque les équipements arrivent en fin de vie et doivent être renouvelés. Les technologies ont beaucoup évolué ces dernières années et les équipements récents sont généralement plus silencieux que les modèles anciens. Nous vous conseillons sur les critères acoustiques à intégrer dans vos cahiers des charges d'achat pour vous assurer que les nouveaux équipements n'aggraveront pas votre situation acoustique.

Les recommandations peuvent également être de nature organisationnelle. La modification de l'implantation des postes de travail pour éloigner les opérateurs des sources les plus bruyantes peut apporter des gains significatifs sans investissement matériel. La rotation des opérateurs entre des postes exposés et des postes moins exposés permet de limiter la durée d'exposition individuelle. L'aménagement de zones de repos acoustique où les salariés peuvent se ressourcer pendant les pauses contribue à réduire la fatigue auditive.

Les actions de maintenance préventive constituent également un levier important pour maîtriser les émissions sonores. Des équipements mal entretenus génèrent souvent plus de bruit que des équipements en bon état. Le graissage régulier des roulements, l'équilibrage des ventilateurs, le remplacement des pièces usées comme les courroies ou les paliers, et le serrage des fixations peuvent apporter des gains acoustiques de plusieurs décibels sans investissement lourd. Nous sensibilisons vos équipes de maintenance à ces bonnes pratiques qui contribuent à maintenir votre conformité acoustique dans le temps.

Nous hiérarchisons nos recommandations selon plusieurs critères que nous documentons clairement dans notre rapport. L'efficacité acoustique exprimée en gain de décibels attendu constitue le premier critère : nous privilégions les actions qui apportent les gains les plus importants. Le coût estimatif de la solution constitue le second critère : nous fournissons des ordres de grandeur de coûts pour les principales solutions techniques basés sur notre expérience et sur des demandes de prix auprès de fournisseurs. La facilité de mise en œuvre et la compatibilité avec vos contraintes de production constituent le troisième critère : certaines solutions peuvent être mises en œuvre rapidement pendant un arrêt de production planifié, tandis que d'autres nécessitent des travaux plus lourds.

Cette hiérarchisation vous permet de construire un plan d'actions progressif qui peut s'étaler sur plusieurs années en fonction de votre budget et de vos priorités. Vous pouvez commencer par traiter les sources les plus impactantes avec les solutions les plus efficaces, puis compléter progressivement par des actions sur les sources secondaires. Nous vous accompagnons dans la définition de ce plan d'actions et dans le suivi de sa mise en œuvre.

Les applications sectorielles de la cartographie sonore terrain

Industrie manufacturière et ateliers de production

L'industrie manufacturière constitue le secteur où la cartographie sonore trouve ses applications les plus nombreuses et les plus variées. Les ateliers de production mécanique, de chaudronnerie, de fonderie, de traitement de surface ou d'assemblage génèrent des niveaux sonores élevés en raison de la multiplicité des équipements bruyants et de la réverbération importante dans des locaux souvent peu traités acoustiquement.

Dans les ateliers de production mécanique, les principales sources de bruit sont les machines-outils comme les tours, les fraiseuses, les perceuses et les rectifieuses qui génèrent des bruits de coupe, de frottement et de vibration. Les presses hydrauliques ou mécaniques produisent des chocs répétés particulièrement impactants. Les robots de soudage génèrent des crépitements et des sifflements. Les systèmes d'aspiration et de dépoussiérage créent un bruit de fond continu qui se superpose aux bruits des machines. La cartographie sonore permet d'identifier les machines les plus bruyantes et les postes de travail les plus exposés pour cibler les actions de protection.

Nous intervenons régulièrement dans des ateliers de chaudronnerie et de métallurgie où les niveaux sonores sont souvent très élevés en raison des opérations de découpe, de pliage, de soudage et de meulage. Les marteaux pneumatiques, les cisailles, les plieuses et les meuleuses génèrent des niveaux qui dépassent fréquemment 90 décibels et peuvent atteindre 100 décibels ou plus. La cartographie sonore est indispensable pour délimiter les zones où le port de protections auditives est obligatoire et pour concevoir des aménagements qui limitent la propagation du bruit vers les postes de travail moins exposés.

Les fonderies présentent des problématiques acoustiques particulièrement complexes en raison de la diversité des opérations bruyantes : fusion des métaux avec les fours qui génèrent un bruit de fond important, coulée avec les bruits de manipulation, décochage avec les chocs et les vibrations, ébarbage avec les meuleuses et les marteaux, et grenaillage avec les projections de billes qui créent un bruit intense. Les niveaux sonores peuvent varier considérablement selon les phases de production, et la cartographie doit être réalisée en capturant ces différentes phases pour obtenir une vision représentative de l'exposition des salariés.

Carrières et sites d'extraction

Les carrières et sites d'extraction de matériaux présentent des spécificités acoustiques qui nécessitent une approche adaptée de la cartographie sonore. Les sources de bruit sont réparties sur de grandes surfaces et incluent à la fois des équipements fixes comme les installations de concassage, les cribles, les broyeurs et les convoyeurs, et des équipements mobiles comme les pelles mécaniques, les chargeuses et les dumpers qui se déplacent sur le site.

La cartographie sonore des carrières nécessite de définir une stratégie de mesure adaptée à l'étendue du site. Nous concentrons généralement les mesures autour des installations fixes de traitement qui constituent les sources les plus puissantes et les plus permanentes. Nous réalisons également des mesures en limite de propriété pour vérifier le respect des seuils réglementaires applicables aux installations classées, et dans les zones proches des habitations pour caractériser l'impact sur le voisinage.

La topographie particulière des carrières, avec des fronts de taille, des gradins et des zones en excavation, influence fortement la propagation du bruit. Les fronts de taille peuvent créer des réflexions acoustiques importantes qui augmentent les niveaux sonores dans certaines zones. Les zones en excavation peuvent au contraire créer des zones d'ombre acoustique qui protègent partiellement le voisinage. Nous prenons en compte ces particularités topographiques dans notre analyse des résultats.

Les cartographies de carrières servent à la fois à protéger les opérateurs qui travaillent à proximité des installations de traitement bruyantes, et à vérifier le respect des seuils réglementaires en limite de propriété et dans les zones à émergence réglementée situées dans le voisinage. Elles permettent d'optimiser l'implantation des installations de concassage et de criblage pour minimiser l'impact sur les habitations proches, et de dimensionner des merlons acoustiques en terre pour protéger le voisinage.

Cimenteries et industries des matériaux

Les cimenteries et les industries de fabrication de matériaux de construction génèrent des niveaux sonores élevés en raison des broyeurs à ciment qui sont parmi les équipements les plus bruyants de l'industrie, des fours rotatifs qui génèrent un bruit de fond continu, des ventilateurs de dépoussiérage de forte puissance, et des installations de manutention comme les convoyeurs et les élévateurs. Ces équipements fonctionnent généralement en continu, ce qui impose une vigilance particulière sur l'exposition des salariés qui travaillent à proximité pendant de longues durées.

La cartographie sonore des cimenteries permet d'identifier les zones où les opérateurs sont exposés à des niveaux supérieurs à 85 décibels et nécessitent des protections auditives obligatoires. Elle permet également de visualiser la répartition du bruit dans les différents bâtiments de production et de caractériser les niveaux en limite de propriété pour vérifier le respect des seuils réglementaires applicables aux installations classées. Les cimenteries sont souvent situées à proximité de zones résidentielles, ce qui impose des contraintes acoustiques strictes.

Les solutions de réduction du bruit dans les cimenteries incluent généralement des capotages acoustiques autour des broyeurs, des silencieux sur les ventilateurs de dépoussiérage, des panneaux absorbants dans les bâtiments de production pour réduire la réverbération, et des écrans acoustiques en limite de propriété pour protéger le voisinage. La cartographie sonore permet d'identifier les zones prioritaires où ces solutions auront le plus d'impact et de dimensionner les protections nécessaires.

Plateformes logistiques et entrepôts

Les plateformes logistiques et les entrepôts de distribution présentent des problématiques acoustiques liées aux équipements de manutention, aux convoyeurs automatisés et aux groupes frigorifiques. Bien que les niveaux sonores soient généralement moins élevés que dans l'industrie lourde, l'exposition prolongée des préparateurs de commandes et des caristes nécessite une évaluation acoustique rigoureuse pour respecter les obligations du Code du travail.

La cartographie sonore des plateformes logistiques permet d'identifier les zones où les niveaux dépassent 80 décibels et nécessitent des actions de prévention. Les principales sources de bruit sont les convoyeurs à rouleaux qui génèrent des chocs répétés lors du passage des colis, les trieuses automatiques qui créent un bruit de fond continu, les signaux sonores de recul des chariots élévateurs qui génèrent des pics sonores, et les groupes frigorifiques qui fonctionnent en permanence dans les entrepôts à température dirigée.

Nous réalisons des mesures dans les différentes zones de l'entrepôt : zones de réception des marchandises, zones de stockage, zones de préparation des commandes, zones d'expédition et zones de circulation. Cette couverture complète permet d'identifier les postes de travail les plus exposés et de comprendre comment le bruit se propage dans le volume de l'entrepôt. Les entrepôts présentent souvent des volumes importants avec des hauteurs sous plafond élevées, ce qui influence la réverbération et la propagation du son.

Les solutions de réduction du bruit dans les plateformes logistiques incluent le remplacement des convoyeurs métalliques par des convoyeurs à bandes qui génèrent moins de chocs, l'installation de bandes amortissantes sur les convoyeurs à rouleaux existants, le remplacement des avertisseurs sonores des chariots par des systèmes visuels ou des avertisseurs à niveau sonore réduit, l'isolation des locaux techniques abritant les groupes frigorifiques, et la pose de panneaux absorbants au plafond pour réduire la réverbération. La cartographie permet de cibler les zones prioritaires et d'optimiser les investissements en fonction des zones les plus occupées par les salariés.

Installations énergétiques et chaufferies

Les centrales de production d'énergie, les chaufferies urbaines et les installations de cogénération génèrent des émissions sonores continues liées aux turbines, aux alternateurs, aux chaudières et aux systèmes de ventilation. La cartographie sonore de ces installations sert à la fois à protéger les opérateurs qui interviennent en maintenance dans les locaux techniques et à caractériser les niveaux sonores en limite de propriété pour vérifier le respect des seuils réglementaires vis-à-vis du voisinage.

Les salles des machines des centrales hydroélectriques présentent souvent des niveaux sonores très élevés en raison du fonctionnement des turbines et des alternateurs. Les niveaux peuvent dépasser 90 décibels à proximité immédiate des machines, ce qui impose le port de protections auditives pour toute intervention. La cartographie permet de délimiter les zones où le port de protections est obligatoire et d'identifier les cheminements les moins exposés pour accéder aux différents équipements.

Les chaufferies biomasse génèrent du bruit en raison des chaudières, des systèmes d'alimentation en combustible, des ventilateurs de tirage et des pompes de circulation. La cartographie permet d'identifier les zones les plus bruyantes et de concevoir des aménagements pour protéger les opérateurs qui interviennent régulièrement dans ces locaux. Les solutions incluent généralement des capotages sur les équipements les plus bruyants, des silencieux sur les conduits de ventilation et des panneaux absorbants pour réduire la réverbération dans les locaux confinés.

Usines pharmaceutiques et agroalimentaires

Les usines pharmaceutiques et agroalimentaires présentent des environnements acoustiques spécifiques liés aux équipements de production, aux systèmes de ventilation et de traitement d'air qui sont particulièrement développés pour respecter les exigences d'hygiène, et aux groupes frigorifiques nécessaires pour le stockage des produits. Bien que ces industries ne soient généralement pas considérées comme particulièrement bruyantes, certaines zones peuvent présenter des niveaux sonores élevés qui nécessitent une évaluation.

La cartographie sonore dans ces secteurs permet d'identifier les zones de production où les opérateurs sont exposés à des niveaux supérieurs à 80 décibels, notamment au niveau des lignes de conditionnement, des installations de remplissage, des presses à comprimés ou des équipements de nettoyage en place. Les systèmes de ventilation et de traitement d'air, qui fonctionnent en permanence pour garantir la qualité de l'air et le respect des zones classées, génèrent également un bruit de fond continu qui peut devenir gênant dans certaines zones.

Les solutions de réduction du bruit dans ces secteurs doivent tenir compte des contraintes d'hygiène et de propreté. Les capotages acoustiques doivent être conçus avec des matériaux compatibles avec les exigences de nettoyage et de désinfection. Les panneaux absorbants doivent être lessivables et résistants à l'humidité. Nous vous conseillons sur le choix de matériaux acoustiques adaptés à vos contraintes spécifiques.

Traitement de déchets et recyclage

Les sites de traitement de déchets et de recyclage génèrent des niveaux sonores élevés en raison des équipements de tri, de broyage et de compactage. Les broyeurs de déchets, les compacteurs, les presses à balles, les cribles et les convoyeurs créent un environnement sonore complexe où les opérateurs peuvent être exposés à des niveaux dépassant 85 décibels.

La cartographie sonore de ces installations permet d'identifier les zones les plus exposées et de concevoir des aménagements pour protéger les salariés. Les solutions incluent généralement des capotages sur les broyeurs, des écrans acoustiques entre les équipements et les postes de travail, et des panneaux absorbants dans les bâtiments de tri. La cartographie permet également de vérifier le respect des seuils réglementaires en limite de propriété, car ces installations sont généralement classées ICPE et soumises à des prescriptions acoustiques strictes.

Notre expertise Denis Acoustique en cartographie sonore terrain

Maîtrise des techniques de mesure acoustique

Chez Denis Acoustique, nous avons développé une expertise reconnue dans la réalisation de cartographies sonores par mesures terrain pour des sites industriels de toutes tailles et de tous secteurs. Notre approche repose sur une méthodologie rigoureuse qui garantit la fiabilité des résultats et la pertinence des recommandations.

Nos acousticiens sont formés aux techniques de mesure acoustique en environnement industriel et maîtrisent parfaitement la norme NF EN ISO 9612 qui définit les méthodes d'évaluation de l'exposition au bruit au travail. Bien que cette norme soit principalement destinée aux mesures d'exposimétrie, elle fournit également des recommandations méthodologiques applicables aux cartographies sonores, notamment en ce qui concerne le positionnement des points de mesure, la durée des mesures et la prise en compte des variations temporelles du bruit.

Nous disposons d'un parc complet de sonomètres de classe 1 qui nous permettent de réaliser des campagnes de mesures sur des sites de toutes tailles. Nos sonomètres sont régulièrement étalonnés par des laboratoires accrédités COFRAC, ce qui garantit la fiabilité et la traçabilité de nos mesures. Les certificats d'étalonnage sont systématiquement joints à nos rapports pour attester de la validité des résultats.

Nous réalisons systématiquement une calibration de nos sonomètres avant et après chaque campagne de mesures à l'aide de calibreurs acoustiques de référence. Cette double calibration permet de vérifier la stabilité des appareils et de détecter toute dérive éventuelle. Si un écart supérieur à 0,5 décibel est constaté entre les deux calibrations, les mesures sont invalidées et doivent être recommencées, ce qui garantit la fiabilité absolue de nos résultats.

Capacité d'intervention sur l'ensemble du territoire

Nous intervenons sur l'ensemble du territoire national pour réaliser des cartographies sonores dans vos ateliers et sur vos sites industriels. Notre organisation nous permet de mobiliser rapidement nos équipes et notre matériel pour répondre à vos besoins, que vous soyez situés en région parisienne, en Auvergne-Rhône-Alpes où se situe notre siège social, ou dans toute autre région de France.

Notre réactivité est un atout majeur pour nos clients industriels qui ont souvent des contraintes de planning serrées. Nous sommes en mesure d'intervenir dans des délais courts, généralement sous une à deux semaines après votre demande, et nous adaptons nos interventions à vos contraintes de production. Nous pouvons réaliser les mesures pendant les heures de production normales, pendant les pauses ou les arrêts planifiés, ou même en dehors des horaires ouvrés si cela est nécessaire pour caractériser des configurations de fonctionnement spécifiques.

Accompagnement complet de la mesure aux solutions

Notre accompagnement ne se limite pas à la réalisation de mesures et à la production de cartes. Nous vous accompagnons dans toutes les étapes de votre démarche acoustique : définition des objectifs lors d'un échange préalable approfondi, visite de reconnaissance sur votre site pour appréhender la configuration des lieux, réalisation de la campagne de mesures dans des conditions représentatives, traitement des données et génération des cartes, analyse des résultats pour identifier les sources dominantes, proposition de solutions hiérarchisées en fonction de leur efficacité et de leur coût, et mesures de contrôle après mise en œuvre des solutions pour vérifier les gains obtenus.

Cette approche globale vous garantit que les investissements que vous réaliserez en matière de réduction du bruit seront efficaces et proportionnés aux enjeux. Nous privilégions toujours les solutions qui apportent le meilleur rapport coût-efficacité et qui sont compatibles avec vos contraintes opérationnelles. Notre objectif est que vous puissiez améliorer concrètement votre situation acoustique sans compromettre votre performance de production.

Nous pouvons également vous accompagner dans la rédaction de cahiers des charges pour l'achat de solutions acoustiques, dans la sélection de fournisseurs spécialisés, et dans le suivi de la mise en œuvre des solutions pour vérifier que les performances acoustiques attendues sont bien atteintes. Cette assistance technique vous fait gagner du temps et sécurise vos investissements.

Délais et réactivité garantis

Nous savons que le temps est un facteur critique dans vos projets industriels et que vous avez besoin de résultats rapides pour prendre vos décisions. C'est pourquoi nous nous engageons sur des délais précis et tenables pour la réalisation de vos cartographies sonores.

Une campagne de mesures pour une cartographie d'atelier de taille moyenne nécessite généralement une à deux journées de présence sur votre site. Ce délai inclut l'installation du matériel, la réalisation des mesures sur l'ensemble des points de la grille, la documentation photographique et les observations terrain. Pour un atelier de 1000 mètres carrés avec 50 à 100 points de mesure, une journée complète est généralement suffisante. Pour des sites plus étendus ou des cartographies nécessitant de caractériser plusieurs configurations de fonctionnement, nous pouvons intervenir sur deux journées.

Le traitement des données, la génération des cartes en couleurs et la rédaction du rapport sont réalisés en cinq à sept jours ouvrés après la fin de la campagne de mesures. Ce délai inclut l'intégration des données dans notre logiciel de cartographie, la génération des cartes avec différentes échelles de couleurs et différents niveaux d'iso-courbes, l'analyse des résultats pour identifier les sources dominantes, et la rédaction des recommandations hiérarchisées.

Le délai total pour une cartographie sonore complète avec rapport détaillé et recommandations est donc généralement de une à deux semaines à compter du lancement de la mission. Ce délai rapide vous permet d'avancer rapidement dans vos projets de prévention des risques ou de mise en conformité réglementaire. Si vous avez des contraintes de délai particulièrement serrées, nous pouvons mobiliser des moyens supplémentaires pour accélérer le traitement et vous remettre le rapport dans des délais encore plus courts.

Questions fréquentes sur la cartographie sonore

Quelle est la différence entre cartographie sonore et exposimétrie sonore ?

Cette question revient très fréquemment dans nos échanges avec les responsables HSE et il est important de bien distinguer ces deux approches qui répondent à des objectifs différents et fournissent des informations de nature différente, même si elles sont toutes deux essentielles dans une démarche globale de prévention des risques auditifs.

La cartographie sonore fournit une vision spatiale de la répartition du bruit dans un atelier ou sur un site. Elle permet de visualiser les zones bruyantes, d'identifier les sources dominantes et de concevoir des aménagements pour réduire les niveaux sonores. La cartographie est réalisée en mesurant les niveaux sonores en de nombreux points fixes répartis sur l'ensemble de la zone à étudier, généralement selon une grille prédéfinie. Elle fournit une photographie de l'environnement sonore à un instant donné dans des conditions de fonctionnement données.

L'exposimétrie sonore mesure quant à elle l'exposition individuelle des opérateurs en les suivant dans leurs déplacements tout au long de leur journée de travail. Des dosimètres portables sont fixés à l'épaule des salariés et enregistrent en continu les niveaux sonores auxquels ils sont exposés pendant toutes leurs activités. L'exposimétrie fournit une mesure de la dose de bruit reçue par chaque opérateur, exprimée sous forme d'un niveau d'exposition quotidienne sur 8 heures. Cette mesure prend en compte les déplacements des salariés, les variations de niveaux selon les tâches effectuées et les temps passés dans différentes zones de l'atelier.

Les deux approches sont complémentaires dans une démarche globale de prévention des risques auditifs. La cartographie sonore permet de comprendre la répartition spatiale du bruit et de concevoir des solutions de traitement à la source ou par aménagement des espaces. Elle identifie les zones problématiques et les sources à traiter en priorité. L'exposimétrie permet de vérifier que l'exposition réelle des salariés respecte les seuils réglementaires de 80, 85 et 87 décibels et de mettre en place des protections individuelles adaptées si nécessaire.

Dans la pratique, nous recommandons de commencer par une cartographie sonore qui permet d'avoir une vision globale de la situation acoustique et d'identifier les zones et les sources problématiques. Cette cartographie permet de cibler les postes de travail où les opérateurs sont susceptibles d'être exposés à des niveaux élevés. Nous réalisons ensuite des mesures d'exposimétrie sur les opérateurs travaillant sur ces postes pour quantifier précisément leur exposition réelle et vérifier le respect des seuils réglementaires. Cette approche combinée optimise les investissements en concentrant les mesures d'exposimétrie, qui sont plus coûteuses car elles nécessitent un dosimètre par opérateur et une journée complète de mesure, sur les situations à risque identifiées par la cartographie.

Combien de temps faut-il pour réaliser une cartographie sonore ?

La durée de réalisation d'une cartographie sonore dépend de plusieurs facteurs : la taille de la zone à cartographier, la densité de la grille de mesure, la complexité de l'environnement sonore et la variabilité des conditions de fonctionnement à caractériser. Nous pouvons toutefois vous donner des ordres de grandeur qui correspondent à la majorité des projets que nous traitons.

Pour une cartographie d'atelier de taille moyenne, par exemple un atelier de 500 à 1000 mètres carrés avec une vingtaine de machines, la campagne de mesures sur site nécessite généralement une journée complète de présence de nos acousticiens. Cette durée permet de réaliser des mesures en 50 à 100 points répartis sur l'ensemble de l'atelier, de documenter les sources sonores principales par des photographies et des notes, et d'échanger avec vos équipes d'exploitation pour comprendre les conditions de fonctionnement et les éventuelles variations selon les périodes.

Si plusieurs configurations de fonctionnement doivent être caractérisées, par exemple pour comparer la situation avec différentes machines en marche ou à l'arrêt, ou pour caractériser différents modes de production, la durée peut s'étendre sur deux journées. Cette approche comparative est particulièrement utile pour identifier précisément la contribution de chaque source et pour vérifier l'efficacité de solutions de réduction du bruit en comparant la situation avant et après traitement.

Pour une cartographie de site industriel complet incluant plusieurs bâtiments et des zones extérieures, la campagne de mesures peut nécessiter deux à trois jours selon l'étendue du site et le nombre de zones à couvrir. Nous optimisons l'organisation de ces campagnes pour minimiser le temps d'intervention tout en garantissant une couverture complète du site.

Le traitement des données, la génération des cartes et la rédaction du rapport nécessitent ensuite cinq à sept jours ouvrés. Ce délai inclut l'intégration des données dans notre logiciel de cartographie, la génération des cartes en couleurs avec différentes échelles chromatiques et différents niveaux d'iso-courbes, l'analyse des résultats pour identifier les sources dominantes et comprendre les mécanismes de propagation, et la rédaction des recommandations hiérarchisées avec des estimations de coûts.

Le délai total pour une cartographie sonore complète avec rapport détaillé et recommandations est donc généralement de une à deux semaines à compter du lancement de la mission. Ce délai rapide vous permet d'avancer efficacement dans vos projets de prévention des risques ou de mise en conformité réglementaire sans bloquer vos opérations pendant de longues périodes.

Quel est le coût d'une cartographie sonore ?

Le coût d'une cartographie sonore varie en fonction de plusieurs paramètres que nous évaluons lors de notre premier échange avec vous pour vous proposer un devis personnalisé adapté à vos besoins réels. La surface à cartographier constitue le premier facteur déterminant : plus la zone est étendue, plus le nombre de points de mesure est important et plus le temps passé sur site est long.

La densité de la grille de mesure influence également le coût. Une grille dense avec des points espacés de 2 à 3 mètres nécessite plus de points de mesure qu'une grille avec des points espacés de 5 mètres. Nous adaptons la densité en fonction de vos objectifs : si vous souhaitez une cartographie très précise pour dimensionner des solutions de traitement acoustique, nous recommandons une grille dense. Si vous souhaitez un diagnostic global pour identifier les zones problématiques, une grille moins dense peut suffire.

La complexité de l'environnement sonore joue également un rôle. Un atelier avec de nombreuses sources sonores nécessite une analyse plus approfondie qu'un atelier simple avec quelques machines. La nécessité de caractériser plusieurs configurations de fonctionnement, par exemple en arrêtant successivement différentes sources pour quantifier leur contribution, allonge la durée d'intervention et augmente le coût.

La localisation géographique de votre site influence le coût en raison des frais de déplacement de nos équipes et de notre matériel. Nous intervenons sur l'ensemble du territoire national mais les sites éloignés de notre base nécessitent des temps de déplacement et des frais d'hébergement qui sont intégrés dans le devis.

À titre indicatif, pour une cartographie d'atelier de taille moyenne de 500 à 1000 mètres carrés avec 50 à 100 points de mesure et génération de cartes en couleurs avec recommandations, le coût se situe généralement entre mille et deux mille euros hors taxes.

Ces tarifs incluent la préparation de la mission avec l'analyse documentaire et la visite de reconnaissance, la campagne de mesures sur site avec nos acousticiens et notre matériel de classe 1, le traitement des données et la génération des cartes, l'analyse des résultats et l'identification des sources dominantes, la rédaction du rapport complet avec recommandations hiérarchisées, et l'accompagnement dans l'interprétation des résultats.

Nous vous recommandons de nous contacter pour obtenir un devis personnalisé adapté à votre situation spécifique. Nous étudions chaque projet de manière individuelle pour vous proposer la solution la plus adaptée à vos objectifs et à votre budget. Pour les clients ayant des besoins récurrents de cartographies, par exemple pour suivre l'évolution de la situation acoustique après la mise en œuvre de solutions de traitement, nous proposons des tarifs dégressifs.

À quelle fréquence devez-vous réaliser une cartographie sonore ?

La fréquence de réalisation des cartographies sonores dépend de vos objectifs et de l'évolution de votre activité. Contrairement aux mesures acoustiques environnementales qui sont souvent imposées à une fréquence réglementaire pour les installations classées, la cartographie sonore d'atelier relève généralement d'une démarche volontaire de prévention des risques professionnels dans le cadre de vos obligations en matière de santé et sécurité au travail.

Nous recommandons de réaliser une première cartographie sonore lorsque vous souhaitez établir un diagnostic initial de votre situation acoustique, par exemple dans le cadre de la mise à jour de votre document unique d'évaluation des risques professionnels. Cette cartographie initiale sert de référence et permet d'identifier les zones prioritaires où des actions de réduction du bruit sont nécessaires pour protéger vos salariés. Elle constitue également un élément de preuve de votre démarche de prévention en cas de contrôle de l'inspection du travail.

Une nouvelle cartographie doit ensuite être réalisée après la mise en œuvre de solutions de traitement acoustique pour vérifier leur efficacité. Cette cartographie post-travaux permet de valider que les objectifs acoustiques ont été atteints et de quantifier les gains obtenus en décibels. Elle constitue également une preuve de l'efficacité de vos investissements et peut être utilisée pour valoriser votre démarche de prévention auprès de vos salariés, de vos clients ou de vos partenaires.

Nous recommandons également de réaliser une nouvelle cartographie lorsque vous modifiez significativement votre installation : ajout de nouvelles machines qui peuvent modifier la répartition du bruit, réorganisation de l'atelier avec déplacement de postes de travail ou de machines, changement de procédé de fabrication qui peut générer des sources sonores différentes, ou augmentation des cadences de production qui peut augmenter les niveaux sonores. Ces modifications peuvent créer de nouvelles zones d'exposition qu'il est important d'identifier pour adapter vos mesures de prévention.

En l'absence de modification majeure de votre installation, une actualisation de la cartographie tous les trois à cinq ans permet de vérifier que la situation acoustique reste maîtrisée et de détecter d'éventuelles dérives liées au vieillissement des équipements ou à l'évolution progressive de l'activité. Des équipements qui vieillissent mal peuvent devenir progressivement plus bruyants en raison de l'usure des roulements, du desserrage de fixations ou de la détérioration de pièces mécaniques. Une cartographie régulière permet de détecter ces évolutions avant qu'elles ne deviennent problématiques.

Peut-on réaliser une cartographie sonore en interne ou faut-il faire appel à un prestataire ?

La réalisation d'une cartographie sonore nécessite des compétences techniques en acoustique, du matériel de mesure approprié et des logiciels de traitement des données. Selon votre niveau d'équipement et de compétences internes, vous pouvez envisager de réaliser certaines étapes en interne, mais le recours à un prestataire spécialisé apporte généralement une valeur ajoutée significative qui justifie l'investissement.

Si vous disposez en interne de sonomètres de classe 1 ou classe 2 et de personnel formé aux mesures acoustiques, vous pouvez techniquement réaliser vous-même les mesures sur le terrain selon une grille prédéfinie. Cette approche vous permet de maîtriser les coûts et d'intervenir à votre rythme en fonction de vos contraintes de production. Vous devrez cependant veiller à ce que les mesures soient réalisées dans des conditions représentatives, que les appareils soient régulièrement calibrés pour garantir la fiabilité des résultats, et que le personnel chargé des mesures soit formé aux bonnes pratiques pour éviter les erreurs de positionnement ou d'interprétation.

Le traitement des données et la génération des cartes nécessitent en revanche des logiciels spécialisés de cartographie acoustique et une expertise en analyse acoustique. Si vous ne disposez pas de ces outils en interne, vous pouvez nous transmettre vos données de mesures et nous réaliserons le traitement, la génération des cartes et l'analyse des résultats. Cette approche hybride vous permet de bénéficier de notre expertise en analyse et en recommandations tout en réduisant les coûts par rapport à une prestation complète incluant les mesures terrain.

L'identification des sources dominantes et la proposition de solutions de traitement acoustique efficaces nécessitent une expérience terrain significative que seuls des acousticiens professionnels possèdent. Nous avons réalisé des dizaines de cartographies sonores dans des environnements industriels variés, ce qui nous permet de reconnaître rapidement les configurations acoustiques problématiques et de proposer des solutions adaptées. Cette expertise ne s'acquiert pas par la simple lecture de normes ou de guides techniques, mais par la pratique répétée et l'analyse de nombreux cas concrets.

Notre recommandation est de faire appel à un prestataire spécialisé au moins pour la première cartographie de votre site. Cette première intervention vous permettra de bénéficier d'un diagnostic complet réalisé par des experts, d'identifier les sources dominantes avec certitude, et de recevoir des recommandations adaptées à votre situation qui vous orienteront vers les solutions les plus efficaces. Vous pourrez ensuite décider de réaliser en interne des cartographies de suivi simplifiées pour vérifier l'évolution de la situation après la mise en œuvre de solutions, en faisant appel à nouveau à un prestataire lorsque des modifications importantes de votre installation nécessiteront une analyse approfondie.

La cartographie sonore est-elle opposable réglementairement ?

Les cartographies sonores réalisées selon des méthodologies rigoureuses par des organismes compétents constituent des documents techniques qui peuvent être utilisés dans le cadre de vos démarches de prévention des risques professionnels, mais leur caractère opposable dépend du contexte dans lequel elles sont produites et de l'usage que vous en faites.

Pour la protection de la santé des travailleurs, le Code du travail impose aux employeurs d'évaluer les risques liés au bruit et de prendre des mesures de prévention lorsque les salariés sont exposés à des niveaux supérieurs à 80 décibels. La cartographie sonore constitue un outil d'évaluation des risques qui peut être intégré dans votre document unique d'évaluation des risques professionnels. Elle démontre votre démarche proactive de prévention et peut être présentée lors d'un contrôle de l'inspection du travail pour attester que vous avez identifié les zones à risque et mis en place des mesures de protection adaptées.

Cependant, pour vérifier la conformité réglementaire stricte, c'est-à-dire pour déterminer si vos salariés sont individuellement exposés à des niveaux supérieurs aux seuils d'action de 80 et 85 décibels, le Code du travail fait référence à des mesures d'exposition conformes à la norme NF EN ISO 9612. Cette norme définit les méthodes d'exposimétrie qui mesurent l'exposition individuelle des opérateurs avec des dosimètres portables. Les cartographies sonores ne sont donc pas suffisantes à elles seules pour démontrer la conformité réglementaire au sens strict, mais elles constituent un élément important du dossier de prévention qui démontre que vous avez évalué les risques et identifié les zones problématiques.

Pour les installations classées pour la protection de l'environnement, les cartographies sonores peuvent être utilisées pour caractériser les niveaux en limite de propriété et dans les zones proches du voisinage. Bien que les contrôles réglementaires ICPE s'appuient généralement sur des mesures acoustiques environnementales réalisées selon la norme NF S31-010 en points fixes, les cartographies peuvent fournir des informations complémentaires utiles pour comprendre la répartition du bruit sur l'ensemble du site et identifier les zones où des actions de réduction seraient les plus efficaces.

Dans tous les cas, pour qu'une cartographie sonore ait une valeur technique solide et soit recevable par les différentes parties prenantes, elle doit être réalisée par un organisme compétent disposant d'acousticiens qualifiés, avec du matériel de classe 1 régulièrement étalonné, selon une méthodologie documentée et rigoureuse, et dans des conditions de fonctionnement représentatives de votre activité normale. Nos cartographies répondent à ces exigences et constituent des documents techniques fiables qui peuvent être utilisés dans vos démarches réglementaires et de prévention.

Combien de points de mesure sont nécessaires pour une cartographie fiable ?

Le nombre de points de mesure nécessaires pour obtenir une cartographie sonore fiable dépend de la taille de la zone à cartographier, de la complexité de l'environnement sonore et du niveau de précision que vous souhaitez atteindre. Il n'existe pas de règle absolue définie par les normes, mais notre expérience nous permet de vous donner des ordres de grandeur.

Pour un atelier de petite taille de 100 à 200 mètres carrés, une grille de 20 à 30 points de mesure espacés de 2 à 3 mètres permet généralement d'obtenir une cartographie suffisamment précise pour identifier les zones à risque et les sources dominantes. Pour un atelier de taille moyenne de 500 à 1000 mètres carrés, nous recommandons 50 à 100 points de mesure espacés de 3 à 5 mètres. Pour un grand atelier ou un site industriel de plusieurs milliers de mètres carrés, le nombre de points peut atteindre 150 à 200 points.

La complexité de l'environnement sonore influence également le nombre de points nécessaires. Dans un atelier avec de nombreuses sources sonores réparties de manière hétérogène, il est nécessaire de resserrer la grille pour capturer les variations spatiales du bruit. À l'inverse, dans un atelier avec quelques sources localisées et un environnement sonore relativement homogène, une grille moins dense peut suffire.

Le niveau de précision souhaité détermine également la densité de la grille. Si vous souhaitez simplement identifier les zones où les niveaux dépassent 85 décibels pour délimiter les zones de port obligatoire de protections auditives, une grille moins dense peut suffire. Si vous souhaitez dimensionner précisément des solutions de traitement acoustique et prédire leur efficacité, une grille plus dense fournira des résultats plus précis.

Notre approche consiste à optimiser le nombre de points de mesure pour obtenir le meilleur compromis entre précision des résultats et coût de la prestation. Nous définissons la grille en concertation avec vous en fonction de vos objectifs et de votre budget. Il est toujours possible de compléter une cartographie initiale par des mesures additionnelles dans certaines zones si les premiers résultats révèlent des situations qui nécessitent une investigation plus approfondie.

Peut-on comparer deux cartographies réalisées à des moments différents ?

La comparaison de cartographies sonores réalisées à des moments différents est tout à fait possible et constitue même une application très intéressante de cette technique pour suivre l'évolution de votre situation acoustique dans le temps et vérifier l'efficacité des actions correctives que vous avez mises en œuvre.

Pour que la comparaison soit pertinente, il est essentiel que les deux cartographies soient réalisées dans des conditions comparables : même grille de mesure avec les mêmes points de mesure, mêmes conditions de fonctionnement de votre installation, même méthodologie de mesure. C'est pourquoi nous documentons systématiquement et précisément la position de chaque point de mesure dans nos rapports, ce qui permet de retrouver exactement les mêmes emplacements lors d'une cartographie ultérieure.

La comparaison de deux cartographies permet de visualiser immédiatement les évolutions : zones où les niveaux ont diminué grâce aux actions correctives mises en œuvre, zones où les niveaux ont augmenté en raison de l'ajout de nouvelles machines ou de l'évolution des modes de production, zones où les niveaux sont restés stables. Nous produisons généralement des cartes comparatives qui montrent côte à côte la situation avant et après travaux, ainsi que des cartes de différence qui visualisent les gains ou les augmentations de niveaux en chaque point.

Cette approche comparative est particulièrement utile pour démontrer l'efficacité de vos investissements en matière de réduction du bruit. Vous pouvez ainsi quantifier objectivement les gains obtenus grâce à l'installation d'un capotage acoustique, à la pose de panneaux absorbants ou à toute autre solution de traitement. Ces résultats peuvent être valorisés dans votre communication interne pour sensibiliser vos équipes aux actions de prévention, et dans votre communication externe pour démontrer votre engagement en matière de responsabilité sociale.

Contactez-nous pour votre cartographie sonore

Vous souhaitez visualiser la répartition du bruit dans vos ateliers ? Vous devez identifier les zones où vos salariés sont exposés à des niveaux sonores élevés ? Vous cherchez à optimiser l'acoustique de vos espaces de production ou à vérifier les niveaux sonores en limite de propriété de votre site ? Denis Acoustique vous accompagne pour réaliser des cartographies sonores complètes par mesures terrain, fiables et exploitables.

Notre expertise reconnue en cartographie sonore industrielle, notre maîtrise des techniques de mesure acoustique et notre connaissance approfondie des différents secteurs industriels font de nous le partenaire privilégié des responsables HSE et des directeurs d'exploitation. Nous intervenons sur l'ensemble du territoire national pour des cartographies d'ateliers, de sites industriels complets et de zones spécifiques de vos installations.

Nous utilisons exclusivement des sonomètres de classe 1 régulièrement étalonnés par des laboratoires accrédités COFRAC et nous appliquons des méthodologies rigoureuses qui garantissent la fiabilité de nos résultats. Nos cartographies sont présentées sous forme de cartes en couleurs claires et visuelles qui permettent de comprendre immédiatement la répartition du bruit et d'identifier les zones à risque. Nos rapports incluent systématiquement une analyse détaillée des sources dominantes et des recommandations hiérarchisées pour réduire les niveaux sonores.

Notre accompagnement ne se limite pas à la réalisation de la cartographie. Nous vous conseillons dans la définition de vos objectifs acoustiques, nous vous aidons à prioriser les actions de réduction du bruit en fonction de leur efficacité et de leur coût, nous vous orientons vers des fournisseurs de solutions acoustiques fiables, et nous réalisons des cartographies de contrôle après mise en œuvre des solutions pour vérifier les gains obtenus. Cette approche complète vous garantit que vos investissements en matière de réduction du bruit seront efficaces et proportionnés aux enjeux.

Nous proposons également des formations à vos équipes HSE pour leur permettre de comprendre les enjeux acoustiques, d'interpréter les cartographies et de mettre en œuvre des bonnes pratiques de prévention au quotidien. Cette montée en compétences de vos équipes internes renforce la pérennité de votre démarche de prévention des risques auditifs et vous permet de maintenir votre conformité dans le temps.

Contactez-nous dès aujourd'hui pour échanger sur vos besoins et obtenir un devis personnalisé. Nos acousticiens sont à votre écoute pour répondre à toutes vos questions et vous proposer une solution adaptée à votre situation et à vos objectifs.

Téléphone : 07 89 24 30 14
Email : cd@denisacoustique.com
