Étude acoustique chantier naval : chaudronnerie, sablage et cales sèches

Les chantiers navals et les sites de construction navale concentrent une combinaison rare de nuisances sonores : chocs métalliques répétés en chaudronnerie, jets abrasifs continus en cabines de sablage, ventilations forcées des cales sèches, moteurs de grues portiques et bancs d'essai moteurs. Cette diversité de sources, mêlée à un fonctionnement souvent étendu en horaires nocturnes lors des livraisons contractuelles, expose les exploitants à des contraintes réglementaires croisées : classement ICPE au titre de plusieurs rubriques (2560, 2565, 2930), obligations d'exposimétrie sonore des opérateurs selon le Code du travail, et gestion du bruit de voisinage lorsque le site jouxte des zones portuaires urbanisées.

En 2026, avec le renforcement des contrôles DREAL sur les activités portuaires et industrielles littorales, l'étude acoustique chantier naval devient un livrable structurant du dossier d'exploitation. Elle doit intégrer à la fois la caractérisation des sources fixes et mobiles, l'analyse des tonalités marquées liées aux ventilateurs et grenailleuses, et le calage sur des mesures réelles conformes à la norme NF S 31-010. Cet article détaille la méthodologie applicable aux ateliers de chaudronnerie, de sablage et aux cales sèches, avec les seuils réglementaires, les pièges techniques et les budgets 2026.

Sommaire

• Panorama acoustique d'un chantier naval en 2026

• Cadre réglementaire applicable aux chantiers navals

• Étude acoustique en atelier de chaudronnerie

• Diagnostic des cabines et zones de sablage

• Cales sèches et bassins de radoub : les sources oubliées

• Méthodologie de mesure NF S 31-010 en environnement naval

• Solutions techniques et hiérarchie de réduction

• Foire aux questions

• Chiffres clés à retenir

Panorama acoustique d'un chantier naval en 2026

Une diversité de sources rarement égalée

Un chantier naval de construction ou de réparation combine plusieurs typologies d'ateliers dont les signatures acoustiques sont radicalement différentes. Les ateliers de chaudronnerie produisent des chocs impulsionnels caractéristiques du travail des tôles épaisses, avec des niveaux crêtes qui peuvent atteindre 130 dB(C) à proximité immédiate d'une opération de dressage au marteau pneumatique. Les cabines de sablage génèrent un bruit large bande dominé par les fréquences moyennes et hautes, avec des niveaux stabilisés entre 105 et 115 dB(A) à l'intérieur de la cabine selon la pression de projection.

Les cales sèches et bassins de radoub ajoutent leurs propres sources : ventilateurs d'extraction dimensionnés pour évacuer les poussières de grenaillage et les vapeurs de peinture, groupes de pompage pour la vidange, et logistique de ponts roulants ou grues portiques. Ce sujet croise naturellement les problématiques traitées dans notre rubrique acoustique industrielle et les enjeux d'exposimétrie sonore propres aux métiers de la construction métallique.

Un contexte régional et national en évolution

La France compte une vingtaine de chantiers navals significatifs, principalement concentrés sur les façades atlantique et méditerranéenne, mais également en Auvergne-Rhône-Alpes pour la construction fluviale (Rhône, Saône) et les activités de sous-traitance métallique lourde à destination des grands chantiers. Le bassin stéphanois, historiquement lié à la mécanique et à la chaudronnerie, fournit régulièrement des ensembles préfabriqués aux chantiers de Saint-Nazaire ou de La Ciotat, et les ateliers de sous-traitance en Loire, Rhône et Isère sont soumis aux mêmes contraintes acoustiques que les chantiers principaux.

Chiffres clés : sur les campagnes 2024-2026, Denis Acoustique a mesuré des niveaux moyens de 92 à 98 dB(A) en poste opérateur chaudronnier navire, avec des LCpeak dépassant systématiquement 135 dB(C) lors des opérations de martelage à froid sur tôle acier de 20 mm.

Cadre réglementaire applicable aux chantiers navals

Classement ICPE et rubriques concernées

Les chantiers navals sont fréquemment classés ICPE au titre de plusieurs rubriques cumulatives. La rubrique 2560 concerne le travail mécanique des métaux (chaudronnerie, découpe, soudage) dès lors que la puissance installée dépasse certains seuils. La rubrique 2565 vise les traitements de surface incluant le grenaillage et le sablage. La rubrique 2930 s'applique aux ateliers de réparation et d'entretien des bateaux lorsque des essais moteurs sont réalisés. À ces rubriques s'ajoutent souvent les rubriques liées aux stockages de peintures et solvants.

L'arrêté ministériel du 23 janvier 1997 relatif à la limitation des bruits émis dans l'environnement par les installations classées constitue la référence transversale. Il fixe les seuils en limite de propriété et les émergences admissibles en zones à émergence réglementée (ZER). Notre article sur les 5 points clés de l'arrêté du 23 janvier 1997 détaille son application opérationnelle.

Seuils en limite de propriété et émergences

• Limite de propriété diurne : 70 dB(A) — période 7h-22h hors dimanches et jours fériés

• Limite de propriété nocturne : 60 dB(A) — période 22h-7h et dimanches/jours fériés

• Émergence ZER diurne : 5 dB(A) — au-delà d'un bruit ambiant supérieur à 45 dB(A)

• Émergence ZER nocturne : 3 dB(A) — au-delà d'un bruit ambiant supérieur à 45 dB(A)

• Terme correctif de tonalité marquée : +6 dB(A) — appliqué lorsque une raie tonale dépasse de 10 dB les raies voisines

« Les émissions sonores de l'installation ne doivent pas être à l'origine, dans les zones à émergence réglementée, d'une émergence supérieure aux valeurs admissibles définies dans le tableau suivant, lorsque le niveau de bruit ambiant est supérieur à 35 dB(A). »
Arrêté du 23 janvier 1997 modifié, article 3

Volet exposimétrie sonore des travailleurs

Parallèlement au volet environnemental, les chantiers navals sont particulièrement concernés par les articles R.4431-1 et suivants du Code du travail, qui transposent la Directive 2003/10/CE. Les valeurs d'action inférieure (VAI = 80 dB(A) sur 8h), supérieure (VAS = 85 dB(A)) et limite d'exposition (VLE = 87 dB(A) après atténuation EPI) doivent être vérifiées par une campagne d'exposimétrie sonore conforme à la norme NF EN ISO 9612.

Étude acoustique en atelier de chaudronnerie

Caractérisation des sources dominantes

La chaudronnerie navale mobilise une grande variété d'opérations : découpe plasma ou oxycoupage, cintrage à froid ou à chaud, dressage au marteau, soudage à l'arc, meulage et ébarbage. Chacune produit une signature acoustique distincte. Le meulage sur acier épais génère un spectre riche en hautes fréquences (2 à 8 kHz) avec des niveaux stabilisés autour de 95-100 dB(A) à 1 m. Le dressage au marteau produit des impulsions à contenu basses fréquences dominant, avec un LCpeak qui atteint régulièrement 135 à 140 dB(C).

Ces impulsions posent un problème méthodologique spécifique : le LAeq intégré sur 8h sous-évalue leur nocivité auditive, alors que le LCpeak est directement lié au risque de traumatisme sonore aigu. Toute campagne d'exposimétrie en chaudronnerie navale doit systématiquement mesurer les deux indicateurs, comme rappelé dans notre article dédié aux valeurs limites d'exposition LEX,8h et LCpeak.

Piège de la réverbération dans les halles de grande hauteur

Les ateliers de chaudronnerie navale sont typiquement de vastes halles métalliques, avec des hauteurs sous ferme de 15 à 25 m et des surfaces au sol dépassant 5 000 m². Ces volumes présentent des durées de réverbération élevées, souvent supérieures à 3 secondes en octave 500 Hz. Le champ diffus qui en résulte augmente uniformément le niveau sonore de l'ensemble du personnel, y compris des postes non directement exposés à une source.

Sur le papier, un opérateur de chaudronnerie situé à 15 m d'une opération de meulage devrait bénéficier d'une atténuation par distance d'environ 20 dB en champ libre. En mesure, l'écart n'excède souvent pas 6 à 8 dB à cause de la réverbération du bâtiment. Cet écart théorie/pratique est structurant pour toute politique de prévention. Le traitement absorbant en toiture est souvent le seul levier réaliste.

Chiffres clés du diagnostic type

Sur un atelier de chaudronnerie navale de 8 000 m² en fonctionnement 2×8, une campagne 2025 a mesuré : LEX,8h moyen des chaudronniers à 94 dB(A), LCpeak maximal à 138 dB(C), durée de réverbération T30 à 3,4 s en octave 1 kHz, contribution du champ réverbéré évaluée à +7 dB(A) par rapport au champ direct.

Diagnostic des cabines et zones de sablage

Sources de bruit du sablage industriel

Le sablage naval, ou plus précisément le grenaillage puisque l'usage du sable est aujourd'hui interdit au profit de grenaille métallique ou de corindon, s'effectue en cabines fermées pour les pièces de petite et moyenne taille, ou directement en cale sèche pour la coque assemblée. Les sources sonores sont multiples : compresseur d'air haute pression (souvent 7 à 10 bars), buse de projection, impact de l'abrasif sur la tôle, et système d'extraction/dépoussiérage.

À l'intérieur d'une cabine de sablage, les niveaux atteignent couramment 110 à 118 dB(A) en fonctionnement, ce qui impose des EPI double protection (bouchons + casque) et une organisation stricte des relèves. À l'extérieur immédiat de la cabine, les niveaux résiduels dépendent totalement de la qualité de l'enveloppe : une cabine correctement conçue avec double parement 100 mm et sas d'entrée doit permettre de descendre sous 75 dB(A) en périphérie.

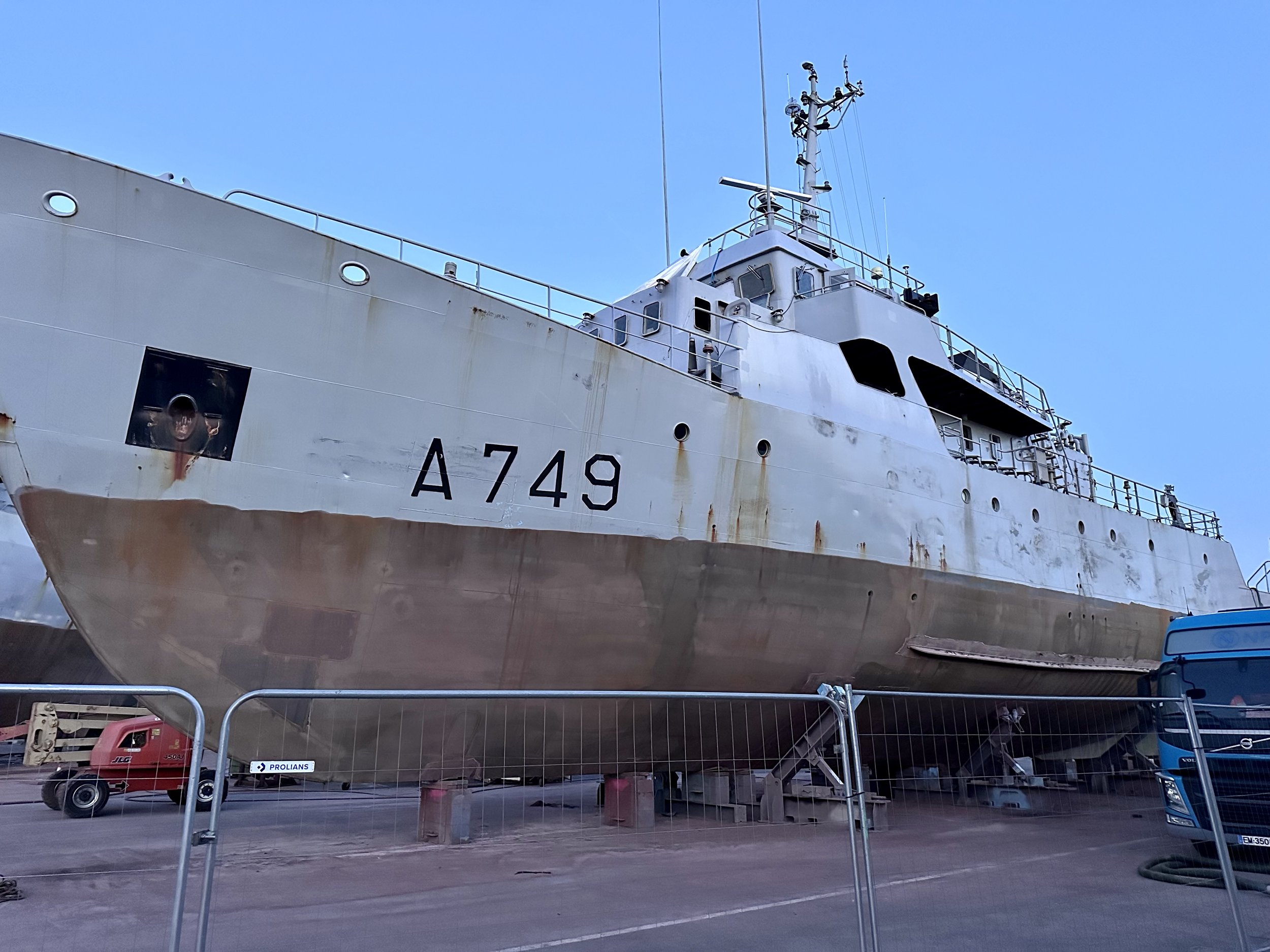

Sablage à l'air libre en cale sèche

Le grenaillage direct de coque en cale sèche est une opération critique. Il n'existe aucun capotage possible et le bruit se propage librement sur des distances considérables. Sur un bassin de radoub de 200 m de long, le niveau à 100 m de la buse dépasse fréquemment 90 dB(A), et les mesures en limite de site peuvent atteindre 65-70 dB(A) selon la topographie et les écrans naturels. Une étude d'impact acoustique prévisionnelle est indispensable avant toute campagne de grenaillage à l'air libre en zone portuaire urbanisée.

Piège de la tonalité marquée sur les extractions

Les systèmes d'extraction et de dépoussiérage associés aux cabines de sablage utilisent des ventilateurs centrifuges de forte puissance, dimensionnés pour maintenir une dépression et évacuer les particules abrasives. Ces ventilateurs présentent régulièrement des raies tonales à la fréquence de passage des aubes, typiquement dans la bande 200-500 Hz. Cette tonalité, si elle dépasse de 10 dB les raies adjacentes en tiers d'octave, déclenche le terme correctif de +6 dB(A) sur le niveau émergent.

Il n'est pas rare qu'un site présente un niveau global mesuré parfaitement conforme au seuil, mais devienne non conforme après application du correctif tonal. Ce piège est bien documenté dans notre article sur le bruit des unités de traitement d'air industrielles.

Cales sèches et bassins de radoub : les sources oubliées

Ventilateurs de désenfumage et de renouvellement d'air

Les cales sèches et bassins de radoub couverts nécessitent une ventilation forcée continue pour évacuer les COV issus des opérations de peinture, les poussières de grenaillage et les vapeurs de soudage. Les débits mis en œuvre sont considérables (parfois plusieurs centaines de milliers de m³/h), et les ventilateurs correspondants figurent parmi les sources fixes les plus impactantes en fonctionnement nocturne, période où les autres activités s'arrêtent mais où la ventilation reste active pour ventiler la coque.

Grues portiques et logistique portuaire

Les grues portiques de manutention lourde génèrent des bruits mécaniques ponctuels (moteurs de translation, treuils, chocs de conteneurs ou d'éléments préfabriqués), auxquels s'ajoutent les avertisseurs de recul obligatoires selon la réglementation sécurité. Ces avertisseurs, souvent réglés à 100-105 dB(A) à 1 m pour être audibles en milieu bruyant, deviennent la source dominante en périphérie de site dès que les activités principales cessent.

Bancs d'essai moteurs marins

Certains chantiers navals disposent de bancs d'essai pour la qualification des moteurs principaux avant montage. Ces essais, réalisés à pleine charge sur des puissances de 5 à 20 MW pour les moteurs marins Diesel lents, produisent des niveaux comparables à ceux d'une centrale de cogénération. Les problématiques de traitement acoustique s'apparentent à celles présentées dans notre article sur l'atténuation du bruit de cogénération gaz, avec les spécificités marines (échappements humides, cheminées de forte section).

Méthodologie de mesure NF S 31-010 en environnement naval

Stratégie d'implantation des points de mesure

La norme NF S 31-010, référence en matière de caractérisation du bruit des installations classées, impose une stratégie rigoureuse. En contexte naval, cela se traduit par une implantation en limite de propriété tenant compte du plan d'eau, des accès pontuels et des zones à émergence réglementée avoisinantes (habitations riveraines du port, bureaux administratifs, zones mixtes). Les points de mesure doivent être positionnés à hauteur normalisée (1,5 m du sol, à 2 m minimum de toute façade réfléchissante).

Durée et représentativité de la mesure

Le fonctionnement d'un chantier naval est cyclique : phases d'activité intense en atelier, phases de mise en peinture en cale sèche, arrêts partiels en cas de manque de charge. Une mesure ponctuelle sur 15 minutes ne dit pas tout. La stratégie recommandée combine des mesures longue durée (24h à 7 jours) sur les points sensibles avec un sonomètre de classe 1 dédié à la mesure environnementale, complétées par des mesures ciblées lors des opérations les plus impactantes.

Instrumentation et traçabilité

Chez Denis Acoustique, les campagnes utilisent des sonomètres ACOEM Fusion de classe 1 selon la norme NF EN 61672-1, avec calibration à 94 dB au calibrateur classe 1 avant et après chaque session. Les données sont traitées sous logiciel DBTrait avec analyse spectrale en tiers d'octave et calcul de l'incertitude type conformément aux annexes de la NF S 31-010. Cette rigueur métrologique est indispensable pour opposer des résultats contradictoires à un rapport DREAL.

Solutions techniques et hiérarchie de réduction

Application de la hiérarchie R.4434-1 en contexte naval

Le Code du travail impose une hiérarchie stricte des mesures de prévention : suppression du risque à la source, remplacement par un procédé moins bruyant, protection collective, organisation du travail, et en dernier ressort protection individuelle. En chantier naval, les leviers de suppression à la source sont limités (le procédé de chaudronnerie ne peut être fondamentalement modifié), mais des marges existent sur le remplacement partiel (grenaillage humide moins bruyant que grenaillage sec) et sur la protection collective.

• Traitement absorbant en toiture d'atelier : panneaux acoustiques suspendus (baffles) — permettent de réduire la durée de réverbération de 30 à 40%

• Écrans acoustiques mobiles : pour isoler ponctuellement une opération bruyante — efficacité 8 à 12 dB(A) selon la hauteur

• Capotages de compresseurs : traitement des groupes air comprimé — gain typique 15 à 20 dB(A)

• Silencieux à baffles sur extractions : traitement des ventilateurs de dépoussiérage — gain 10 à 15 dB(A) selon la longueur

• Écran d'acrotère en périphérie de site : pour limiter la propagation vers les ZER — gain 5 à 10 dB(A) en fonction de la géométrie

Aménagement des cabines de sablage

Le remplacement d'une cabine de sablage vieillissante par une cabine neuve à double paroi 100 mm avec sas d'accès et système d'extraction traité représente un investissement conséquent, mais transforme radicalement l'environnement sonore périphérique. Le retour d'expérience Denis Acoustique montre que sur cinq campagnes 2024-2026 en région Auvergne-Rhône-Alpes, le remplacement de cabine a systématiquement permis de descendre sous 72 dB(A) en périphérie immédiate, contre 85 à 92 dB(A) avant travaux.

Foire aux questions

Un chantier naval doit-il faire une étude acoustique périodique ?

Oui, dès lors que le site est classé ICPE au titre d'une ou plusieurs rubriques applicables (2560, 2565, 2930), l'arrêté du 23 janvier 1997 impose une périodicité de contrôle en général triennale pour les installations en autorisation. La périodicité exacte est fixée par l'arrêté préfectoral individuel. Elle peut être plus fréquente en cas de proximité de zones résidentielles ou de plaintes de voisinage. Notre article sur le contrôle périodique acoustique ICPE détaille ces obligations et leurs modalités opérationnelles.

Comment gérer le bruit du grenaillage à l'air libre en cale sèche ?

Le grenaillage direct de coque n'admet aucun capotage. La stratégie consiste à intervenir sur la propagation : programmation exclusivement diurne, écrans mobiles positionnés côté ZER, choix technologique du grenaillage humide qui réduit le bruit de 5 à 8 dB(A), et surveillance en temps réel des niveaux en limite de site. Une étude d'impact prévisionnelle est indispensable pour dimensionner ces mesures avant campagne, notamment lorsque le site jouxte des zones habitées portuaires.

Quelles sont les obligations d'exposimétrie pour les chaudronniers navals ?

Les chaudronniers navals sont typiquement exposés à des LEX,8h dépassant la VAS de 85 dB(A), ce qui déclenche l'obligation de fournir des EPI adaptés, de mettre en place une surveillance médicale renforcée avec audiométrie tonale liminaire, et de tracer l'exposition dans le DUERP. Une campagne d'exposimétrie conforme à la NF EN ISO 9612 doit être réalisée à minima tous les 3 ans, ou en cas de modification substantielle du procédé. Consultez notre guide de l'ingénieur HSE sur l'exposition au bruit pour la démarche complète.

Le sablage à air comprimé génère-t-il des tonalités marquées ?

Oui, les compresseurs à vis utilisés pour alimenter les buses de sablage présentent souvent des raies tonales à la fréquence de rotation du rotor (typiquement 50 à 100 Hz) et à ses harmoniques. Ces raies, si elles dépassent de 10 dB les raies adjacentes en tiers d'octave, déclenchent le terme correctif de tonalité marquée de +6 dB(A) prévu par l'annexe de l'arrêté du 23 janvier 1997. Une analyse spectrale fine en tiers d'octave est indispensable pour caractériser ce phénomène et éviter une non-conformité alors que le niveau global apparaît en dessous du seuil.

Un chantier fluvial en Rhône-Alpes est-il concerné par ces obligations ?

Absolument. Les chantiers fluviaux implantés le long du Rhône ou de la Saône sont soumis exactement au même cadre ICPE que les chantiers maritimes, dès franchissement des seuils de classement des rubriques concernées. La proximité fréquente avec des zones urbaines (agglomérations lyonnaise, viennoise, chalonnaise) rend même le sujet du bruit de voisinage particulièrement sensible. La DREAL Auvergne-Rhône-Alpes exerce le contrôle et une étude acoustique ICPE conforme est requise dans tous les cas.

Peut-on modéliser un chantier naval avec CadnaA ?

Oui, la modélisation acoustique 3D selon la norme ISO 9613-2 est parfaitement adaptée aux sites navals. Elle permet de simuler la propagation en tenant compte de la topographie (bassins encaissés, digues portuaires), des bâtiments écrans et de la présence du plan d'eau qui modifie la propagation. La modélisation est particulièrement utile pour dimensionner les mesures d'atténuation avant travaux, tester différents scénarios de fonctionnement, et anticiper l'impact d'une extension de site. Notre article sur la modélisation acoustique 3D en contexte ICPE précise la méthodologie applicable.

Que faire en cas de plainte de riverains sur un chantier naval ?

La démarche recommandée consiste à réaliser rapidement une campagne de mesures ciblée sur les périodes de gêne signalées, avec caractérisation des sources incriminées et calcul de l'émergence conformément à la NF S 31-010. Selon les résultats, un plan d'action peut être proposé : ajustement des horaires d'activité, traitement des sources dominantes, écrans acoustiques ou solutions plus lourdes. La démarche proactive est très largement préférable à l'attente d'une intervention DREAL ou d'une procédure contentieuse engagée par les riverains.

Chiffres clés à retenir

• 92 à 98 dB(A) : LEX,8h moyen en poste chaudronnier naval — source campagnes Denis Acoustique 2024-2026

• 110 à 118 dB(A) : niveau intérieur d'une cabine de sablage en fonctionnement — nécessite double protection auditive

• 70 dB(A) jour / 60 dB(A) nuit : seuils en limite de propriété ICPE — arrêté du 23 janvier 1997

• 3 dB(A) nocturne : émergence maximale admissible en ZER — arrêté du 23 janvier 1997 art. 3

• +6 dB(A) : terme correctif appliqué en cas de tonalité marquée — annexe de l'arrêté du 23 janvier 1997

• 85 dB(A) : valeur d'action supérieure LEX,8h — Code du travail R.4431-2, déclenche EPI obligatoires et surveillance médicale

Conclusion

L'étude acoustique d'un chantier naval combine la rigueur d'une caractérisation ICPE environnementale et la précision d'une exposimétrie sonore des opérateurs. Les ateliers de chaudronnerie, les cabines et zones de sablage, les cales sèches et les équipements annexes constituent un ensemble de sources dont la gestion demande une méthodologie transversale, appuyée sur des mesures normalisées NF S 31-010 et une analyse spectrale fine pour détecter les tonalités marquées.

En 2026, l'anticipation des contrôles DREAL, la mise à jour des études existantes et la modélisation prévisionnelle des extensions de site sont les leviers pour sécuriser durablement l'exploitation. Denis Acoustique accompagne les chantiers navals, les sites de sous-traitance chaudronnière et les industries navales lourdes en France entière, avec une expertise particulière en région Auvergne-Rhône-Alpes.
